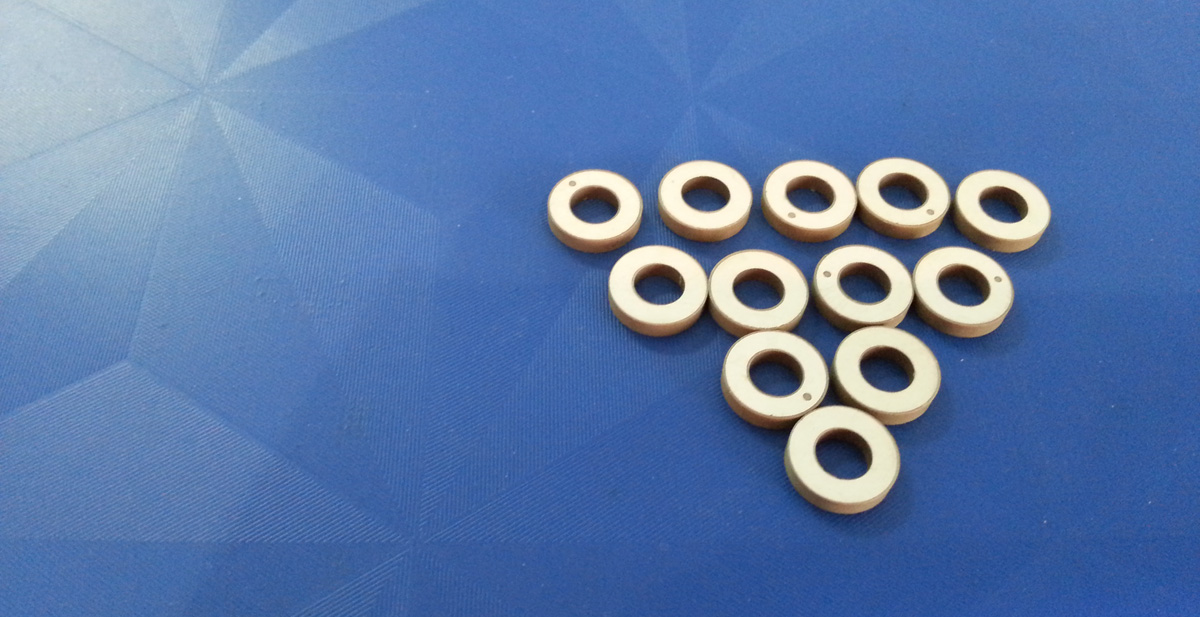

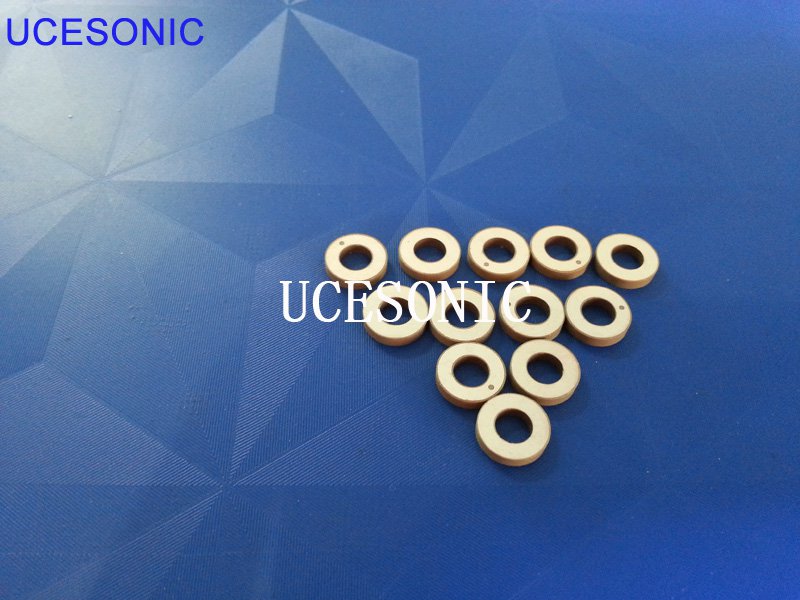

Scheibe piezoelektrische Keramik

Ringpiezoelektrische Keramiken nutzen die Eigenschaften von piezoelektrischen Keramiken, um externe...

WeChat

Ringpiezoelektrische Keramiken nutzen die Eigenschaften von piezoelektrischen Keramiken, um externe Kraft in elektrische Energie umzuwandeln, die piezoelektrische Zünder, mobile Röntgenenergieversorgung, Projektildetonationsvorrichtung erzeugen kann. Mit zwei piezoelektrischen Keramiksäulen mit einem Durchmesser von 3 mm und einer Höhe von 5 mm anstelle von gewöhnlichem Feuerstein kann ein gaselektronisches Feuerzeug hergestellt werden, das zehntausende Male kontinuierlich beleuchtet werden kann. Die Verwendung von piezoelektrischer Keramik zur Umwandlung von elektrischer Energie in Ultraschall-Vibration kann verwendet werden, um die Position und Form von Unterwasserfischen, zerstörungsfreie Metalldetektion, Ultraschallreinigung, Ultraschall medizinische Behandlung, kann auch in eine Vielzahl von Ultraschall-Schneidgeräte, Schweißgeräte und gemacht werden Lötkolben, Kunststoff und sogar Metallverarbeitung.

Die piezoelektrischen Keramiken sind empfindlich gegenüber äußeren Kräften, so dass sie sogar die Luftstörung wahrnehmen können, die durch Flügelflugflügel von fliegenden Insekten verursacht wird, die mehr als ein Dutzend Meter entfernt sind und extrem schwache mechanische Vibrationen in elektrische Signale umwandeln. Diese Eigenschaft der piezoelektrischen Keramik kann in Sonarsystem, Wettererkennung, Telemetrieumweltschutz, Haushaltsgeräten und so weiter verwendet werden.

U-Boot Tauchen in die Tiefsee ist mit Sonarsystemen namens Unterwasser-Scouts ausgestattet. Es ist eine unentbehrliche Ausrüstung für die Unterwassernavigation, die Kommunikation, die Aufklärung feindlicher Schiffe, das Überfahren feindlicher Minenverlegungen und ein mächtiges Werkzeug für die Entwicklung mariner Ressourcen. Es kann Fischschwärme entdecken, die Topographie des Meeresbodens und Landformen erkunden. In diesem Sonarsystem gibt es ein Paar helle "Augen" - piezoelektrische Keramik Unterwasser-Wandler. Wenn das akustische Signal, das von dem Unterwasserschallwandler ausgesandt wird, ein Ziel berührt, wird es ein Reflexionssignal erzeugen. Das Reflexionssignal wird von einem anderen empfangenden Unterwasserschallwandler empfangen, und dann wird das Ziel gefunden. Gegenwärtig sind piezoelektrische Keramiken eines der besseren Materialien zur Herstellung von akustischen Unterwasserwandlern.
Piezo Ceramic (PZT) chip  for Ultrasonic Welding Machine
spec
Dimension
(mm)
Radial frequency
(KHz)
Capacitance
(pf)
Dielectric dissipation factor
tanδ(%)
Electromechanical coupling coefficient
(Kr)
Impedance
Zr(Ω)
Thickness frequency
(KHz)
Mechanical
quality factor
(Qm)
UCE-25103
Φ25×Φ10×3
66.4
1240±12.5%
≤0.3
≥0.46
≤15
683±5%
800
UCE-225104
Φ25×Φ10×4
66.4
930±12.5%
≤0.3
0.46
≤15
512±5%
800
UCE-40155
Φ40×Φ12×5
45.9
2070±12.5%
≤0.3
0.46
≤15
410±5%
800
UCE-40155
Φ40×Φ15×5
42.2
1960±12.5%
≤0.3
0.46
≤15
323±5%
500
UCE-40176
Φ40×Φ17×6
40.5
1555±12.5%
≤0.3
0.46
≤15
341±5%
800
UCE-40205
Φ40×Φ20×5
37.9
1700±12.5%
≤0.3
0.47
≤15
410±5%
800
UCE-50206
Φ50×Φ20×6
33.2
2490±12.5%
≤0.3
0.46
≤15
341±5%
500
UCE-501765
Φ50×Φ17×6.5
34.8
2430±12.5%
≤0.3
0.46
≤15
315±5%
800
UCE-50236
Φ50×Φ23×6
31.2
2340±12.5%
≤0.3
0.47
≤15
341±5%
800
UCE-50276
Φ50×Φ27×6
29.3
2100±12.5%
≤0.3
0.47
≤15
341±5%
800
UCE-603010
Φ60×Φ30×10
25.3
1922±12.5%
≤0.3
0.47
≤18
205±5%
800
Piezoelectric Ceramic for Tooth-cleaning
Spec
Dimension
(mm)
Radial Frequency
(fs)
Capacitance
(pF)
 Electromechanical coupling coefficient
(Kr)
Piezoelectric voltage coefficient
( d33)
Dielectric
dissipation factor
(tanδ)
UCE-1052
 Φ10×Φ5×2
145KHz±5%
330 ±12.5%
0.54
260
≤0.6
UCE-1051
 Φ10×Φ5×2
150KHz±5%
310±12.5%
0.31
200
≤0.3
