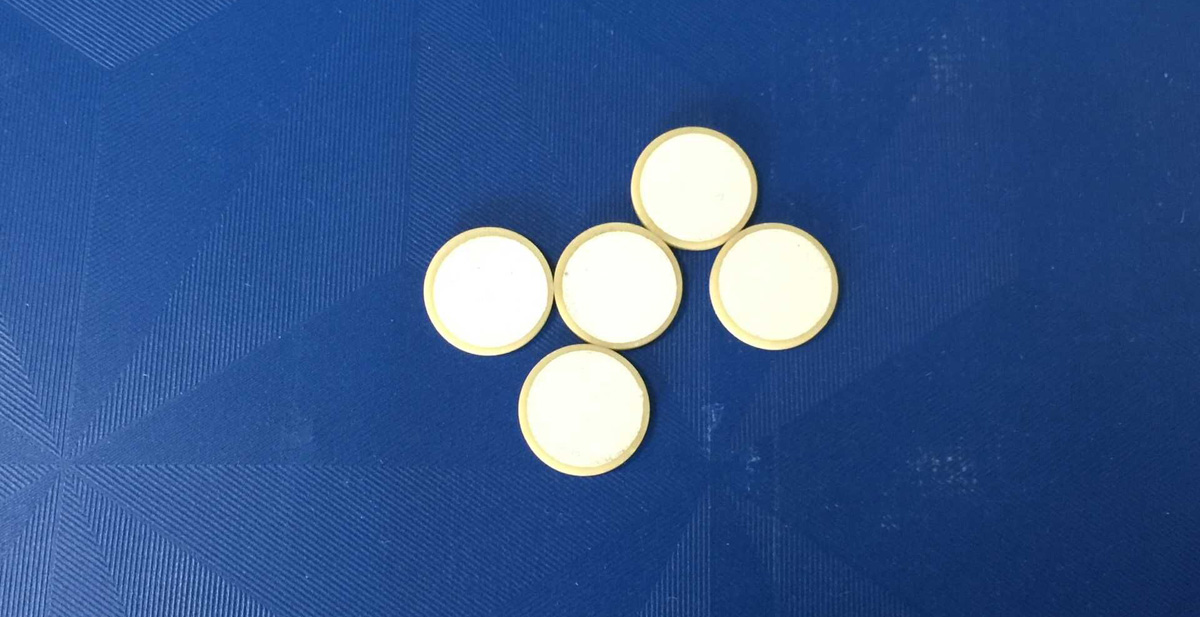

圓片壓電陶瓷

在醫學中,醫生將壓電陶瓷探頭放置在人體的檢查部位,通電後發出超聲波,...

WeChat

在醫學中,醫生將壓電陶瓷探頭放置在人體的檢查部位,通電後發出超聲波,接觸人體組織後將回波發射到人體,然後接收回波,在螢光屏上顯示,醫生可以理解。以及人體的內部條件。
在工業生產中,地質探測器中含有壓電陶瓷元件,可用於判斷地層地質狀況,尋找地下礦床。電視電壓陶瓷變壓器中還裝有體積小、重量輕、效率為60%-80%的變壓器。它能承受30000伏高壓,保持電壓穩定,完全消除電視影像模糊和失真的缺陷。
在空間領域,壓電陶瓷壓電陀螺是航天器和衛星在太空飛行的舵。根據“舵”,航天器和衛星可以確保它們的位置和路線。該小型壓電陀螺儀靈敏度高,可靠性好。
壓電陶瓷製成的蜂鳴器安裝在玩具小狗的腹部,玩具發出生動有趣的聲音。
model Outer size(mm)
diameter×thickness
MAIN DATA
    fr(MHz) Kr
UCE-50/44K ∮50× 2.6 44 0.58
UCE-50/44K ∮50× 3.0 44 0.58
UCE-50/44K ∮50× 3.5 44 0.58
Piezoelectric Ceramic (PZT) For Ultrasonic Fish Finder
spec
dimension
(mm)
Thickness Frequency
ft (KHz)
Radial Frequency
fs(KHz)
Capaciatance
C (pf)
Impedance
Zt (Ω)
K33(%)
Kp(%)
UCE-1930
Ø19×3.0

215±2%
877±12.5%


≥50
UCE-2585
Ø25×8.5
235±2%

650±12.5%
45
≥58

UCE-2510
Ø25×10
200±2%

550±12.5%
≤45
≥58

UCE-27489
Ø27.4×8.9
215±2%

1230±12.5%
≤45
≥59

UCE-27410
Ø27.4×10
200±2%

665±12.5%
≤45
≥58

UCE-43510
Ø43.5×10
200±2%
50±1
1430±12.5%
≤25
≥53
≥50
UCE-4596
Ø45×9.6
200±2%
50±1
3076±12.5%
≤45
≥59
≥60
UCE-4510
Ø45×10
200±2%
50±1
1790±12.5%
≤25
≥58
≥54
UCE-605
Ø60×5
420±2%

5250±12.5%
≤15
≥53

UCE-54910
Ø54×Ø9×10
207±2%

2070±12.5%
≤45
≥53

圓片壓電陶瓷
