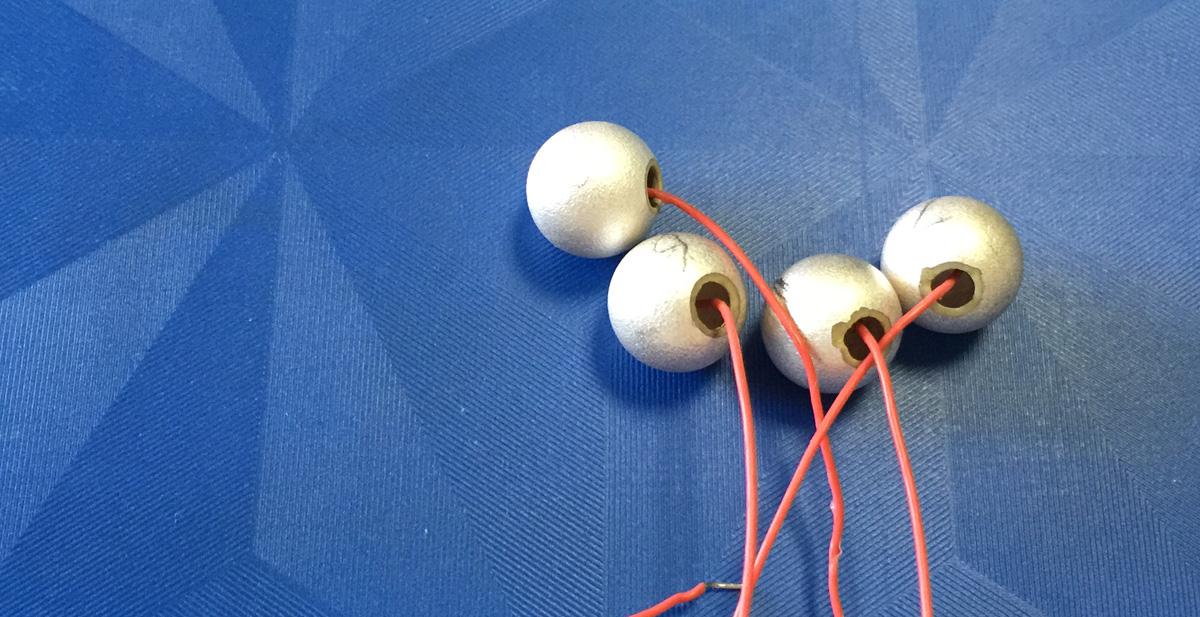

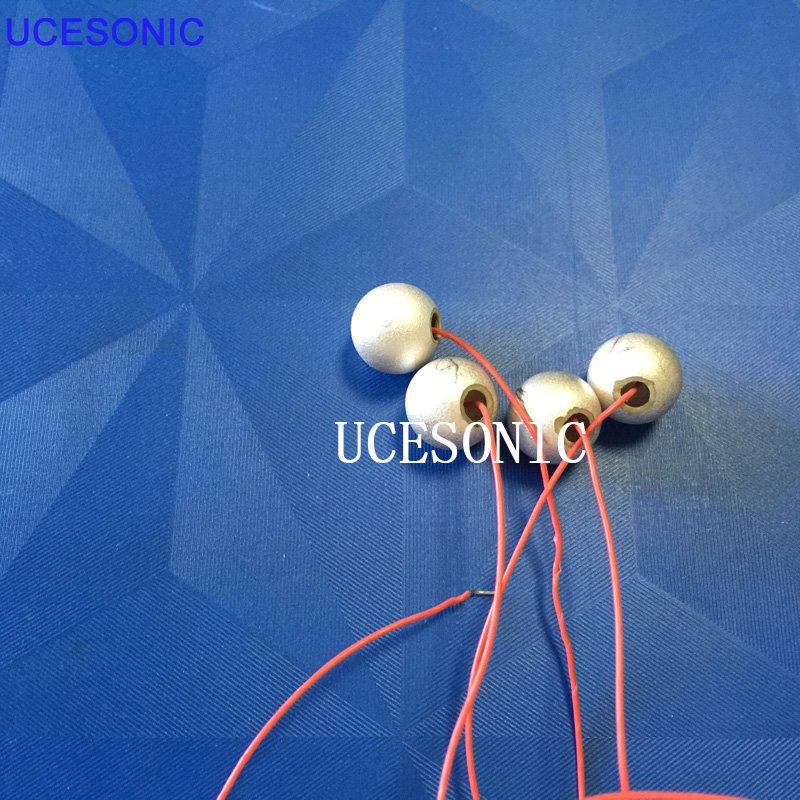

球形壓電陶瓷片

球形壓電陶瓷對外力敏感,甚至可以感知十幾米以外昆蟲拍打翅膀引起的空氣...

WeChat

球形壓電陶瓷對外力敏感,甚至可以感知十幾米以外昆蟲拍打翅膀引起的空氣擾動,並將極其微弱的機械振動轉換成電信號。壓電陶瓷的這種特性可用於聲納系統、氣象探測、遙測環保、家用電器等領域。

潜入深海的潜艇裝有聲呐系統,稱為水下偵察兵。它是水下航行、通信、敵艦偵察、掃雷必不可少的裝備,是開發海洋資源的有力工具。它可以探測魚類群,探索海底地形和地貌。在這種聲納系統中,有一對明亮的“眼睛”——壓電陶瓷水下換能器。當水聲換能器發射的聲訊號接觸目標時,它將產生反射訊號。反射訊號由另一個接收的水聲換能器接收,然後找到目標。現時,壓電陶瓷是製作水聲換能器的較好資料之一。

在醫學中,醫生把壓電陶瓷探頭放在身體檢查部位,通電後發出超聲波,當觸及身體組織時再發回身體,然後接收回聲並在螢光屏上顯示出來,這樣醫生就能看懂了。身體的內部條件。

在工業生產中,地質探測器中含有壓電陶瓷元件,可用於判斷地層地質狀況,尋找地下礦床。電視電壓陶瓷變壓器中還裝有體積小、重量輕、效率為60%-80%的變壓器。它能承受30000伏高壓,保持電壓穩定,完全消除電視影像模糊和失真的缺陷。

在空間領域,壓電陶瓷壓電陀螺是航天器和衛星在太空飛行的舵。根據“舵”,航天器和衛星可以確保它們的位置和路線。該小型壓電陀螺儀靈敏度高,可靠性好。
Model  Outer size(mm) length*width* thickness Main data
  Sphere Diameter Diameter for opening thickness Fr(MHz) Kr (nf)
            P-33 P-52 P-81
S∮5 S∮5 ∮1.5 0.5 320 0.4 1.8 3.5
S∮10 S∮10 ∮3 0.8 160 0.4 4.7 8.8
S∮15 S∮15 ∮4 1 113 0.4 9.2 17.3
S∮20 S∮20 ∮5 1-1.5 77 0.4 17.0 32.0
S∮25 S∮25 ∮5 1-1.5 61 0.4 17.4 32.8
S∮30 S∮30 ∮6 1.5-3 50 0.4 23.5 44.3
S∮40 S∮40 ∮7 2-4 38 0.4 34.3 64.6
S∮50 S∮50 ∮8 2-4 30 0.4 54.8 103.2
SR12.5 SR12.5 ∮3.5 2-5 83   6.2   3.7
SR25 SR25 ∮8 2-5     26.2   15.6
SR37.5 SR37.5 ∮10 2-5         17.7
SR50 SR50 ∮12 3-6         25.5
球形壓電陶瓷片
