超声波清洗换能器 28khz/40khz

用不同压电陶瓷材料换能器的比较说明 1.1压电陶瓷材料的比较: 1.1.1 黄色晶片...

WeChat

用不同压电陶瓷材料换能器的比较说明

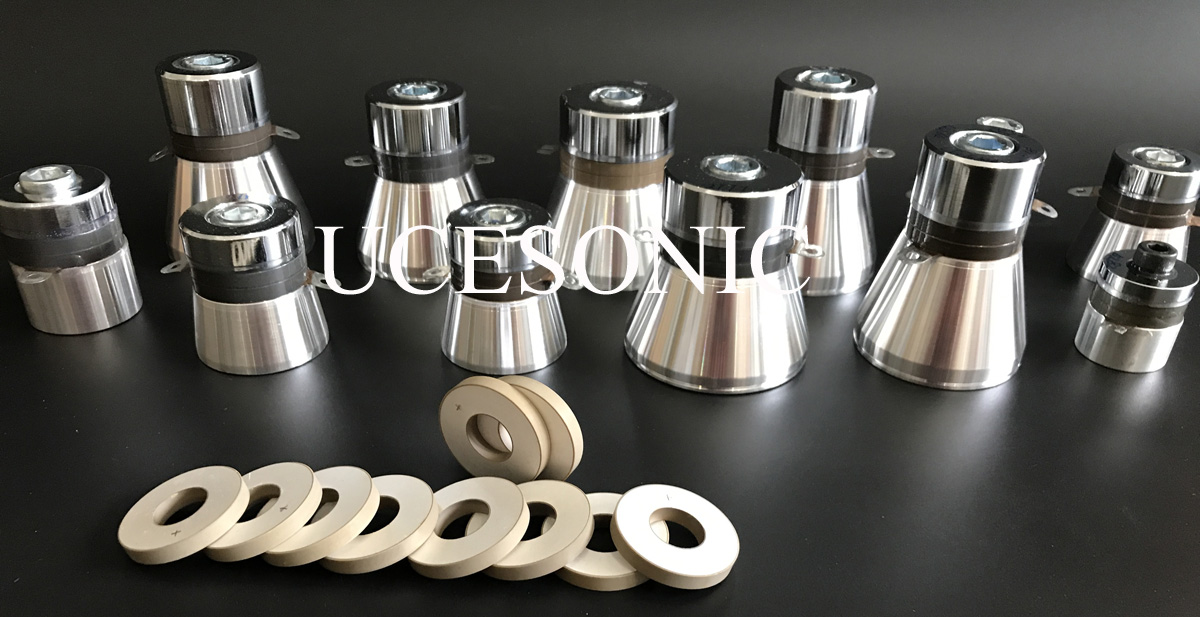

1.1压电陶瓷材料的比较:

1.1.1 黄色晶片为 P8 系列（按国家部颁标准分类，下同）大功率压电陶瓷材料，具有发热量低，强场损耗小，热稳定性好的优点，一般适用于大功率超声发射，如超声焊接、大功率清洗等。

1.1.2 黑色晶片为 P4 系列压电陶瓷材料，具有高介电常数，高机电耦合系数等的优点，一般适用于中等功率的超声波应用，如清洗或收发用传感器等。而我公司采用的黑色晶片与传统 P4 系列相比更具有高的热稳定性、高的居里温度（ Tc=340℃ ）和高的机电品质因素等优点 .

1.2 不同材料组装成换能器的比较:

1.2.1 黄色晶片组装的换能器电容量变化绝对值低，强场损耗小，因而相对于相同的驱动线路而言，发热量低、驱动稳定。水花表现为对清洗负载变化稳定，冲击大，属中规中矩型。

1.2.2 黑色晶片的换能器机电耦合系数高，居里温度高，因而电声转换效率高。且比其他采用一般 P4 系列的产品具有更高的稳定性和较高的耐温。水花表现为水柱高，空泡手感丰富，但对清洗负载变化灵敏度高。

1.2.3 使用场合（建议）：高频（如 40K 以上）或小功率换能器（ 60W 以下）采用黑色晶片组装的换能器，低频或大功率换能器采用黄色晶片组装的换能器。
