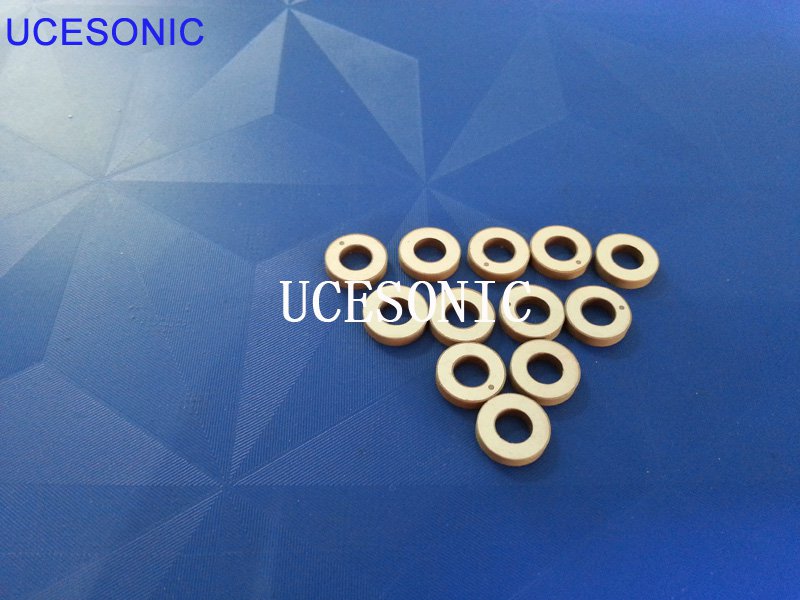

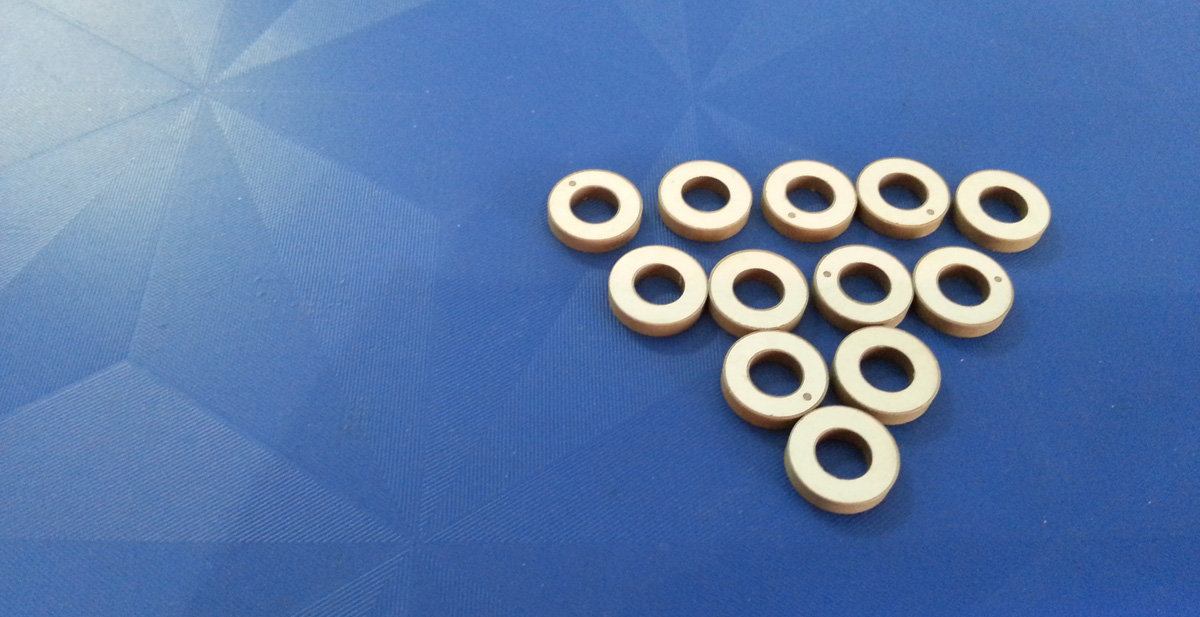

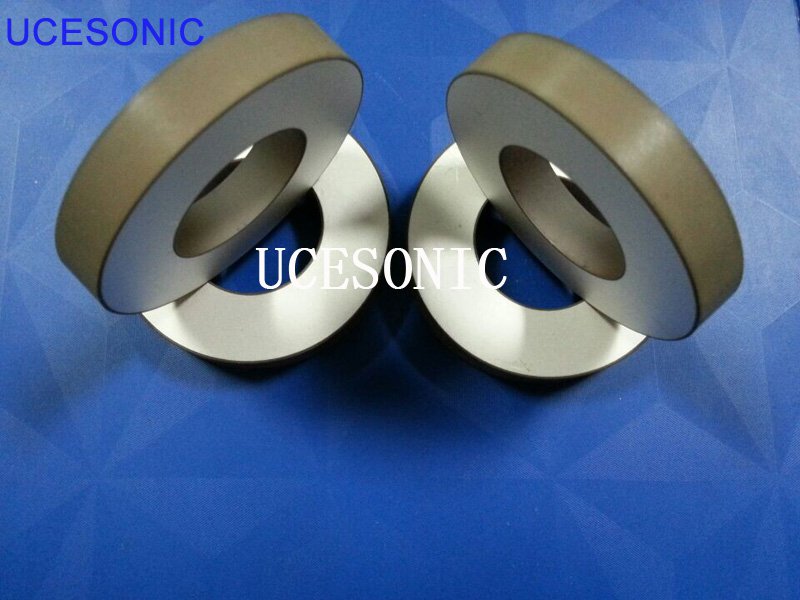

Anello piezoelettrico ceramica

Le ceramiche piezoelettriche ad anello sfruttano le caratteristiche della ceramica piezoelettrica per convertire la forza esterna in energia elettrica, che può produrre accenditore piezoelettrico, alimentazione elettrica a raggi X mobile, dispositivo di detonazione proiettile. Utilizzando due pilastri in ceramica piezoelettrici di 3 mm di diametro e 5 mm di altezza invece della normale pietra focaia, è possibile realizzare un accendigas elettronico a gas che può essere continuamente illuminato decine di migliaia di volte. L'utilizzo di ceramiche piezoelettriche per convertire l'energia elettrica in vibrazione ultrasonica può essere utilizzato per esplorare la posizione e la forma del pesce sottomarino, il rilevamento non distruttivo del metallo, la pulizia ad ultrasuoni, il trattamento medico ad ultrasuoni, può anche essere fatto in una varietà di frese a ultrasuoni, dispositivi di saldatura e Saldatore, plastica e persino lavorazione del metallo.



Le ceramiche piezoelettriche sono sensibili alle forze esterne in modo che possano percepire il disturbo dell'aria causato dalle ali di lancio degli insetti volanti a più di una decina di metri e convertire le vibrazioni meccaniche estremamente deboli in segnali elettrici. Questa caratteristica della ceramica piezoelettrica può essere utilizzata nel sistema sonar, rilevamento meteorologico, protezione ambientale della telemetria, elettrodomestici e così via.



Le immersioni sottomarine nelle profondità marine sono dotate di sistemi sonar chiamati esploratori sottomarini. Si tratta di un'attrezzatura indispensabile per la navigazione subacquea, la comunicazione, la ricognizione delle navi nemiche, la spazzatura della miniera nemica e un potente strumento per lo sviluppo delle risorse marine. Può rilevare sciami di pesci, esplorare la topografia e le forme del fondo del fondale marino. In questo sistema sonar, ci sono un paio di luminosi "occhi" - trasduttore subacqueo ceramico piezoelettrico. Quando il segnale acustico emesso dal trasduttore acustico sott'acqua tocca un bersaglio, produrrà un segnale di riflessione. Il segnale di riflessione viene ricevuto da un altro trasduttore acustico subacqueo in ricezione, quindi viene trovato il target. Allo stato attuale, la ceramica piezoelettrica è uno dei materiali migliori per la produzione di trasduttori acustici sott'acqua.

spec	Dimension (mm)	Radial frequency (KHz)	Capacitance (pf)	Dielectric dissipation factor tanδ(%)	Electromechanical coupling coefficient (Kr)	Impedance Zr(Ω)	Thickness frequency (KHz)	Mechanical quality factor  (Qm)
UCE-25103	Φ25×Φ10×3	66.4	1240±12.5%	≤0.3	≥0.46	≤15	683±5%	800
UCE-225104	Φ25×Φ10×4	66.4	930±12.5%	≤0.3	≥0.46	≤15	512±5%	800
UCE-40155	Φ40×Φ12×5	45.9	2070±12.5%	≤0.3	≥0.46	≤15	410±5%	800
UCE-40155	Φ40×Φ15×5	42.2	1960±12.5%	≤0.3	≥0.46	≤15	323±5%	500
UCE-40176	Φ40×Φ17×6	40.5	1555±12.5%	≤0.3	≥0.46	≤15	341±5%	800
UCE-40205	Φ40×Φ20×5	37.9	1700±12.5%	≤0.3	≥0.47	≤15	410±5%	800
UCE-50206	Φ50×Φ20×6	33.2	2490±12.5%	≤0.3	≥0.46	≤15	341±5%	500
UCE-501765	Φ50×Φ17×6.5	34.8	2430±12.5%	≤0.3	≥0.46	≤15	315±5%	800
UCE-50236	Φ50×Φ23×6	31.2	2340±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-50276	Φ50×Φ27×6	29.3	2100±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-603010	Φ60×Φ30×10	25.3	1922±12.5%	≤0.3	≥0.47	≤18	205±5%	800

Piezoelectric Ceramic for Tooth-cleaning

Spec	Dimension (mm)	Radial Frequency (fs)	Capacitance (pF)	Electromechanical coupling coefficient (Kr)	Piezoelectric voltage coefficient ( d33)	Dielectric dissipation factor (tanδ)
UCE-1052	Φ10×Φ5×2	145KHz±5%	330 ±12.5%	0.54	260	≤0.6
UCE-1051	Φ10×Φ5×2	150KHz±5%	310±12.5%	0.31	200	≤0.3
