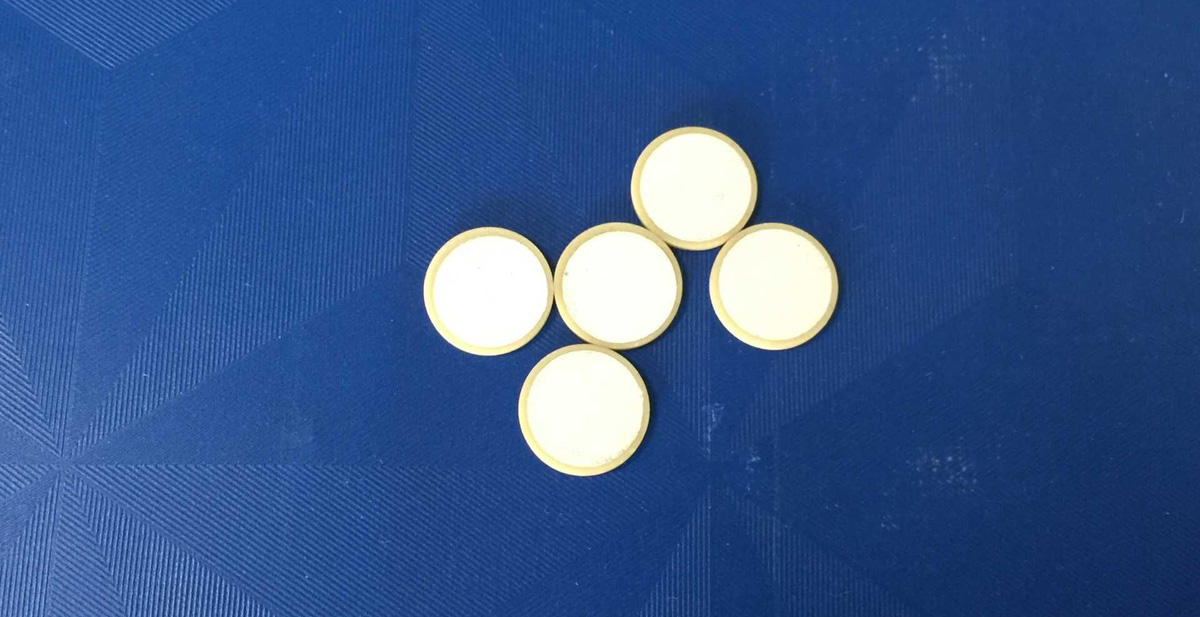

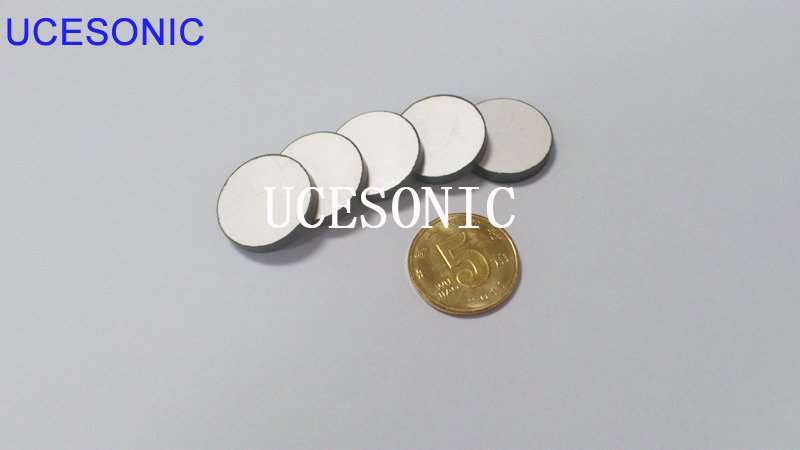

円板形压电素子 pzt-4/pzt-8

医学では、医師は、圧電セラミックプローブを体の検査部位に置き、電化後に超音波を送り出し、人体に触れた後に人体にエコーを送信し、エコーを受信して​​蛍光スクリーンに表示するか、医師人体の内部状態を理解することができます。



業界では、地質学的検出器に圧電セラミック素子があり、地層の地質状態を判断し、地下の鉱床を見つけることができます。また、TV電圧セラミック変圧器には変圧器があり、小型で軽量で、効率は60〜80％です。 30,000ボルトの高電圧に耐え、電圧を安定に保ち、TV画像のぼけや歪みの欠陥を完全に排除することができます。



宇宙分野では、圧電セラミックスで作られた圧電ジャイロスコープは、宇宙飛行士や宇宙飛行衛星の舵です。 「舵」に応じて、宇宙船および衛星は、その確立された位置および経路を保証することができる。小型で絶妙な圧電ジャイロスコープは高感度で信頼性が高い。



おもちゃ子犬の腹には圧電セラミックスのブザーが取り付けられ、玩具は鮮やかで面白い音を出します。



圧電セラミックスは自動車に広く用いられている。自動車のブレーキのピストンには単純な圧電セラミックアクチュエータが内蔵され、内部のブレーキシーダーブロックの支持板に「ジッタ」周波数を加え、鋭い騒音を発生する振動を効果的に抑制し、ケース温度および湿度の変化およびブレーキシステムの通常の磨耗および裂傷が含まれる。

model	Outer size(mm) diameter×thickness	MAIN DATA
		fr(MHz)	Kr
UCE-50/44K	∮50× 2.6	44	0.58
UCE-50/44K	∮50× 3.0	44	0.58
UCE-50/44K	∮50× 3.5	44	0.58

Piezoelectric Ceramic (PZT) For Ultrasonic Fish Finder

spec	dimension (mm)	Thickness Frequency ft (KHz)	Radial Frequency fs(KHz)	Capaciatance C (pf)	Impedance Zt (Ω)	K33(%)	Kp(%)
UCE-1930	Ø19×3.0		215±2%	877±12.5%			≥50
UCE-2585	Ø25×8.5	235±2%		650±12.5%	≤45	≥58
UCE-2510	Ø25×10	200±2%		550±12.5%	≤45	≥58
UCE-27489	Ø27.4×8.9	215±2%		1230±12.5%	≤45	≥59
UCE-27410	Ø27.4×10	200±2%		665±12.5%	≤45	≥58
UCE-43510	Ø43.5×10	200±2%	50±1	1430±12.5%	≤25	≥53	≥50
UCE-4596	Ø45×9.6	200±2%	50±1	3076±12.5%	≤45	≥59	≥60
UCE-4510	Ø45×10	200±2%	50±1	1790±12.5%	≤25	≥58	≥54
UCE-605	Ø60×5	420±2%		5250±12.5%	≤15	≥53
UCE-54910	Ø54×Ø9×10	207±2%		2070±12.5%	≤45	≥53
