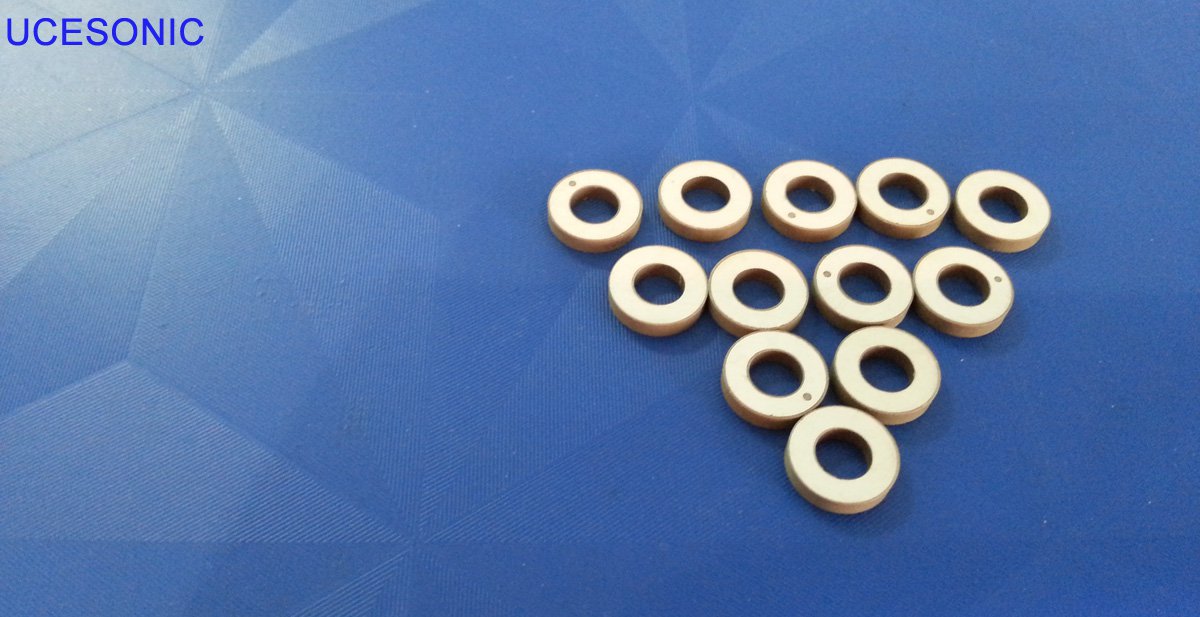

円環形压电素子

リング状の圧電セラミックスは圧電セラミックスの特性を利用して外力を電気エネルギーに変換し、圧電イグナイター、移動式X線電源、発射体デトネーション装置を製造することができます。通常のフリントの代わりに、直径3mm、高さ5mmの圧電セラミックスピラーを2枚使用して、連続して何万回も点灯できるガスライターを作製することができます。圧電セラミックスを使用して電気エネルギーを超音波振動に変換することで、水中魚の位置と形状、非破壊金属探知、超音波洗浄、超音波治療などを探索することができ、超音波カッター、溶接装置、はんだごて、プラスチック、さらには金属加工まで。



圧電セラミックスは外力に敏感であるため、昆虫の羽ばたき飛行に起因する空気の乱れを12メートル以上離れて感知し、極めて弱い機械的振動を電気信号に変換することができます。圧電セラミックスのこの特性は、ソナーシステム、気象検出、遠隔測定環境保護、家庭電化製品などに使用できます。



深海に潜む潜水艦には、水中スカウトと呼ばれるソナーシステムが装備されています。水中航行、通信、敵船の偵察、敵雷撃の捜索、海洋資源の開発のための強力なツールのために不可欠な装置です。それは魚群を検出し、海底の地形と地形を探索することができます。このソナーシステムには、明るい一対の「目」 - 圧電セラミックスの水中トランスデューサがあります。水中音響トランスデューサによって放出された音響信号が標的に接触すると、それは反射信号を生成する。反射信号は、受信側の他の水中音響トランスデューサによって受信され、次いで、ターゲットが見出される。現在、圧電セラミックスは、水中音響トランスデューサを製造するためのより良い材料の1つである。
Piezo Ceramic (PZT) chip  for Ultrasonic Welding Machine

spec	Dimension (mm)	Radial frequency (KHz)	Capacitance (pf)	Dielectric dissipation factor tanδ(%)	Electromechanical coupling coefficient (Kr)	Impedance Zr(Ω)	Thickness frequency (KHz)	Mechanical quality factor  (Qm)
UCE-25103	Φ25×Φ10×3	66.4	1240±12.5%	≤0.3	≥0.46	≤15	683±5%	800
UCE-225104	Φ25×Φ10×4	66.4	930±12.5%	≤0.3	≥0.46	≤15	512±5%	800
UCE-40155	Φ40×Φ12×5	45.9	2070±12.5%	≤0.3	≥0.46	≤15	410±5%	800
UCE-40155	Φ40×Φ15×5	42.2	1960±12.5%	≤0.3	≥0.46	≤15	323±5%	500
UCE-40176	Φ40×Φ17×6	40.5	1555±12.5%	≤0.3	≥0.46	≤15	341±5%	800
UCE-40205	Φ40×Φ20×5	37.9	1700±12.5%	≤0.3	≥0.47	≤15	410±5%	800
UCE-50206	Φ50×Φ20×6	33.2	2490±12.5%	≤0.3	≥0.46	≤15	341±5%	500
UCE-501765	Φ50×Φ17×6.5	34.8	2430±12.5%	≤0.3	≥0.46	≤15	315±5%	800
UCE-50236	Φ50×Φ23×6	31.2	2340±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-50276	Φ50×Φ27×6	29.3	2100±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-603010	Φ60×Φ30×10	25.3	1922±12.5%	≤0.3	≥0.47	≤18	205±5%	800

Piezoelectric Ceramic for Tooth-cleaning

Spec	Dimension (mm)	Radial Frequency (fs)	Capacitance (pF)	Electromechanical coupling coefficient (Kr)	Piezoelectric voltage coefficient ( d33)	Dielectric dissipation factor (tanδ)
UCE-1052	Φ10×Φ5×2	145KHz±5%	330 ±12.5%	0.54	260	≤0.6
UCE-1051	Φ10×Φ5×2	150KHz±5%	310±12.5%	0.31	200	≤0.3
