Кольцевая пьезокерамика использует характеристики пьезоэлектрической керамики для преобразования внешней силы в электрическую энергию, которая может создавать пьезоэлектрический воспламенитель, мобильный источник рентгеновского излучения, устройство детонации снаряда. Используя две пьезоэлектрические керамические столбы диаметром 3 мм и высотой 5 мм вместо обычного кременца, можно изготовить газовую электронную зажигалку, которая может непрерывно загораться десятки тысяч раз. Использование пьезоэлектрической керамики для преобразования электрической энергии в ультразвуковые вибрации может быть использовано для изучения положения и формы подводной рыбы, неразрушающего обнаружения металла, ультразвуковой очистки, ультразвуковой обработки, также может быть изготовлено в различные ультразвуковые фрезы, сварочные устройства и пайки, пластмассы и даже обработки металла.
Пьезоэлектрическая керамика чувствительна к внешним воздействиям, так что они могут даже ощущать воздушное возмущение, вызванное взлетающими крыльями летающих насекомых более чем на десять метров, и превращать чрезвычайно слабые механические колебания в электрические сигналы. Эта характеристика пьезокерамики может использоваться в системе сонара, метеорологическом обследовании, защите окружающей среды телеметрии, бытовой технике и т. Д.
Подводное подводное погружение в глубокое море оснащено гидролокационными системами, называемыми подводными разведчиками. Это незаменимое оборудование для подводной навигации, связи, разведки вражеских кораблей, подметания минных заграждений противника и мощного инструмента для разработки морских ресурсов. Он может обнаруживать рыбу, исследовать рельеф морского дна и рельеф. В этой гидролокационной системе есть пара ярких «глаз» - пьезоэлектрический керамический подводный преобразователь. Когда акустический сигнал, излучаемый подводным акустическим преобразователем, касается мишени, он будет давать сигнал отражения. Сигнал отражения принимается другим приемным подводным акустическим преобразователем, а затем найден объект. В настоящее время пьезокерамика является одним из лучших материалов для изготовления подводных акустических преобразователей.

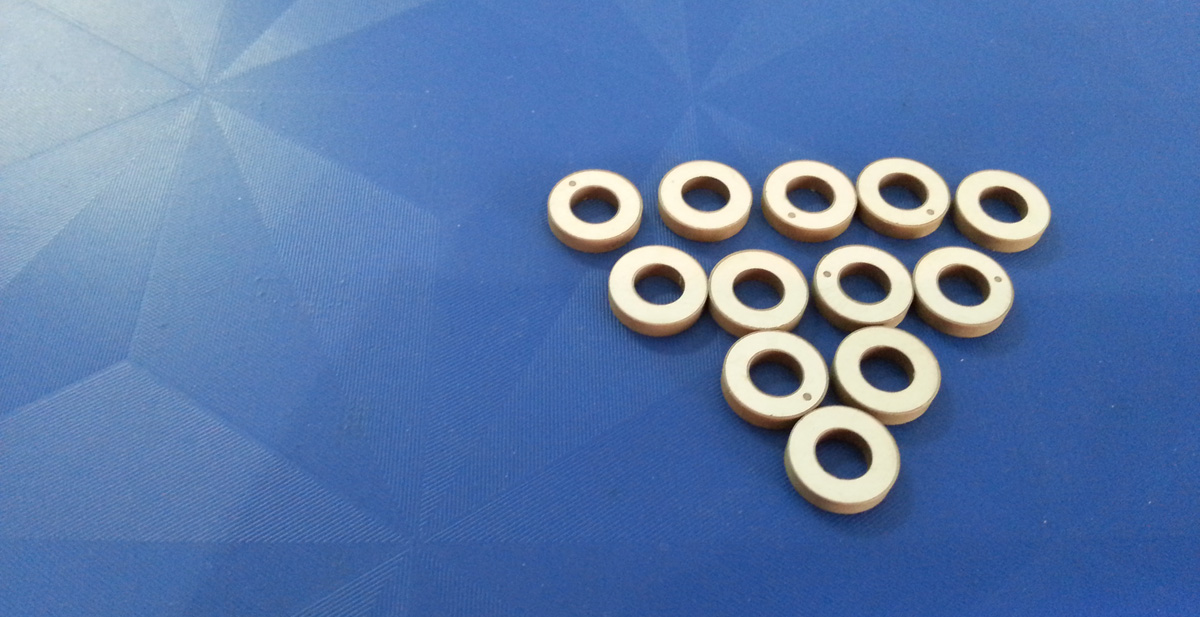

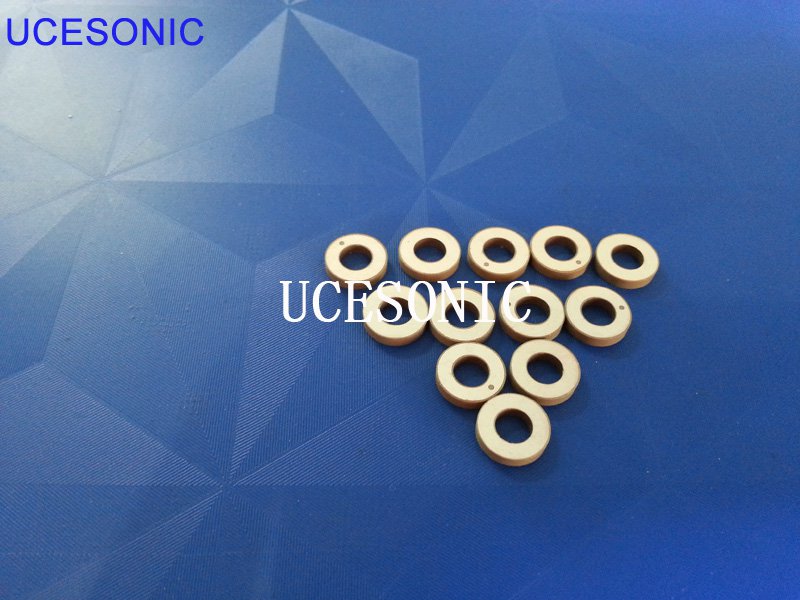

Piezo Ceramic (PZT) chip for Ultrasonic Welding Machine
Piezoelectric Ceramic for Tooth-cleaning
Piezo Ceramic (PZT) chip for Ultrasonic Welding Machine
|
spec
|
Dimension
(mm) |
Radial frequency
(KHz) |
Capacitance
(pf) |
Dielectric dissipation factor
tanδ(%) |
Electromechanical coupling coefficient
(Kr) |
Impedance
Zr(Ω) |
Thickness frequency
(KHz) |
Mechanical
quality factor (Qm) |
|
UCE-25103
|
Φ25×Φ10×3
|
66.4
|
1240±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
683±5%
|
800
|
|
UCE-225104
|
Φ25×Φ10×4
|
66.4
|
930±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
512±5%
|
800
|
|
UCE-40155
|
Φ40×Φ12×5
|
45.9
|
2070±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
410±5%
|
800
|
|
UCE-40155
|
Φ40×Φ15×5
|
42.2
|
1960±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
323±5%
|
500
|
|
UCE-40176
|
Φ40×Φ17×6
|
40.5
|
1555±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
341±5%
|
800
|
|
UCE-40205
|
Φ40×Φ20×5
|
37.9
|
1700±12.5%
|
≤0.3
|
≥0.47
|
≤15
|
410±5%
|
800
|
|
UCE-50206
|
Φ50×Φ20×6
|
33.2
|
2490±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
341±5%
|
500
|
|
UCE-501765
|
Φ50×Φ17×6.5
|
34.8
|
2430±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
315±5%
|
800
|
|
UCE-50236
|
Φ50×Φ23×6
|
31.2
|
2340±12.5%
|
≤0.3
|
≥0.47
|
≤15
|
341±5%
|
800
|
|
UCE-50276
|
Φ50×Φ27×6
|
29.3
|
2100±12.5%
|
≤0.3
|
≥0.47
|
≤15
|
341±5%
|
800
|
|
UCE-603010
|
Φ60×Φ30×10
|
25.3
|
1922±12.5%
|
≤0.3
|
≥0.47
|
≤18
|
205±5%
|
800
|
|
Spec
|
Dimension
(mm) |
Radial Frequency
(fs) |
Capacitance
(pF) |
Electromechanical coupling coefficient
(Kr) |
Piezoelectric voltage coefficient
( d33) |
Dielectric
dissipation factor (tanδ) |
|
UCE-1052
|
Φ10×Φ5×2
|
145KHz±5%
|
330 ±12.5%
|
0.54
|
260
|
≤0.6
|
|
UCE-1051
|
Φ10×Φ5×2
|
150KHz±5%
|
310±12.5%
|
0.31
|
200
|
≤0.3
|
