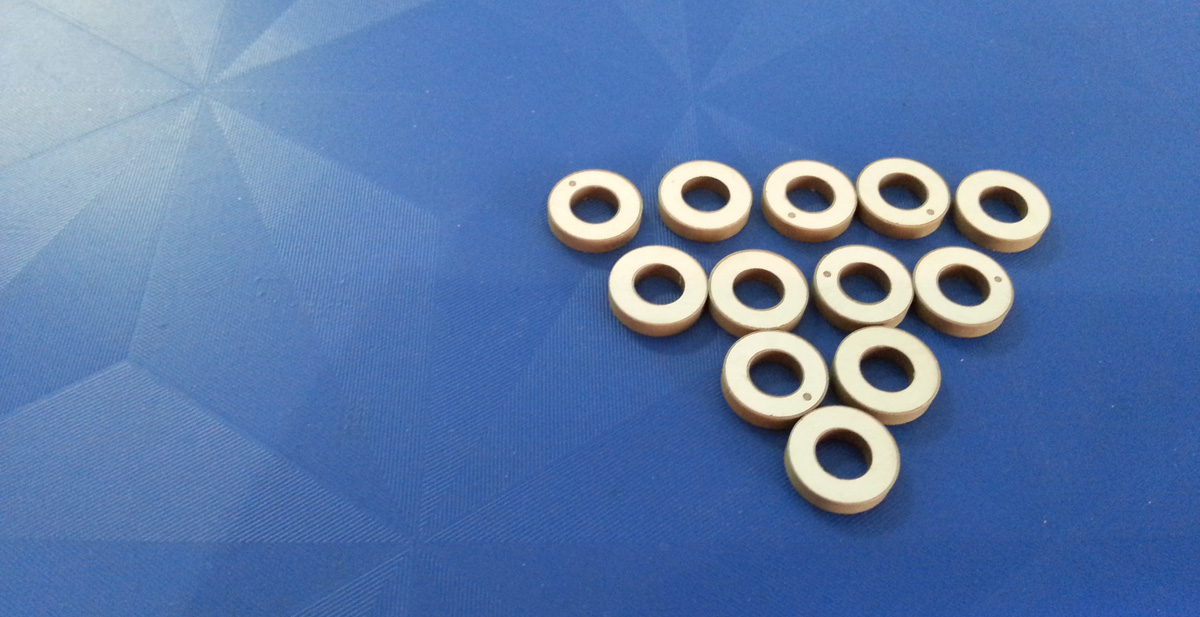

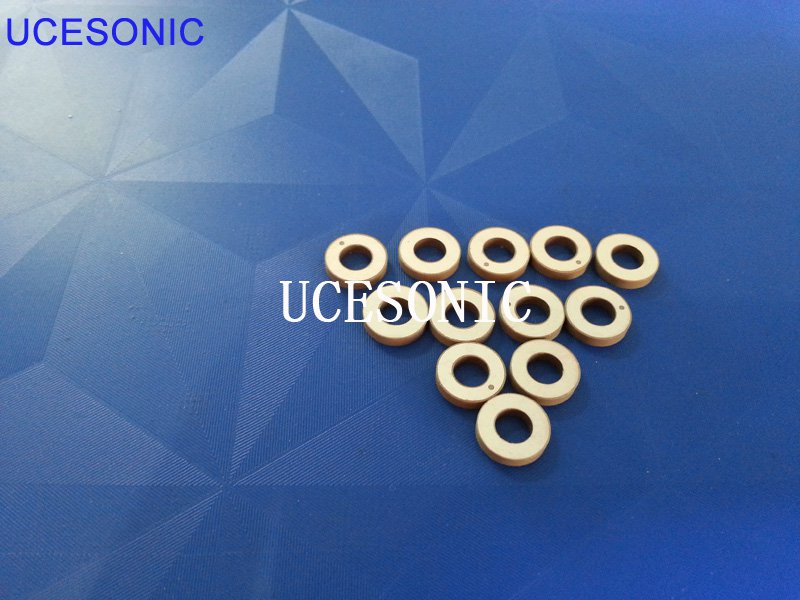

Circular piezoeléctrica cerámica

Las cerámicas piezoeléctricas de anillo utilizan las características de las cerámicas piezoeléctricas para convertir la fuerza externa en energía eléctrica, que puede producir un encendedor piezoeléctrico, una fuente de alimentación de rayos X móvil, un dispositivo de detonación de proyectiles. Usando dos pilares cerámicos piezoeléctricos de 3 mm de diámetro y 5 mm de altura en lugar de pedernal común, se puede hacer un encendedor electrónico de gas que puede encenderse continuamente decenas de miles de veces. El uso de cerámica piezoeléctrica para convertir la energía eléctrica en vibración ultrasónica se puede usar para explorar la posición y la forma de los peces submarinos, la detección de metales no destructiva, la limpieza ultrasónica, el tratamiento médico ultrasónico, también se pueden convertir en una variedad de cortadores ultrasónicos, dispositivos de soldadura y Soldadura de hierro, plástico e incluso metalurgia.



Las cerámicas piezoeléctricas son sensibles a las fuerzas externas, de modo que incluso pueden sentir la perturbación del aire causada por las alas batientes de los insectos voladores a más de una docena de metros de distancia y convertir las vibraciones mecánicas extremadamente débiles en señales eléctricas. Esta característica de la cerámica piezoeléctrica se puede utilizar en sistemas de sonar, detección de clima, telemetría, protección del medio ambiente, electrodomésticos, etc.



El buceo submarino en las profundidades marinas está equipado con sistemas de sonar llamados exploradores submarinos. Es un equipo indispensable para la navegación submarina, la comunicación, el reconocimiento de naves enemigas, la colocación de minas enemigas y una poderosa herramienta para desarrollar recursos marinos. Puede detectar enjambres de peces, explorar la topografía de los fondos marinos y las formas de relieve. En este sistema de sonar, hay un par de "ojos" brillantes: transductor subacuático de cerámica piezoeléctrica. Cuando la señal acústica emitida por el transductor acústico submarino toca un objetivo, producirá una señal de reflexión. La señal de reflexión es recibida por otro transductor acústico subacuático que recibe, y luego se encuentra el objetivo. En la actualidad, la cerámica piezoeléctrica es uno de los mejores materiales para hacer transductores acústicos submarinos.
iezo Ceramic (PZT) chip  for Ultrasonic Welding Machine

spec	Dimension (mm)	Radial frequency (KHz)	Capacitance (pf)	Dielectric dissipation factor tanδ(%)	Electromechanical coupling coefficient (Kr)	Impedance Zr(Ω)	Thickness frequency (KHz)	Mechanical quality factor  (Qm)
UCE-25103	Φ25×Φ10×3	66.4	1240±12.5%	≤0.3	≥0.46	≤15	683±5%	800
UCE-225104	Φ25×Φ10×4	66.4	930±12.5%	≤0.3	≥0.46	≤15	512±5%	800
UCE-40155	Φ40×Φ12×5	45.9	2070±12.5%	≤0.3	≥0.46	≤15	410±5%	800
UCE-40155	Φ40×Φ15×5	42.2	1960±12.5%	≤0.3	≥0.46	≤15	323±5%	500
UCE-40176	Φ40×Φ17×6	40.5	1555±12.5%	≤0.3	≥0.46	≤15	341±5%	800
UCE-40205	Φ40×Φ20×5	37.9	1700±12.5%	≤0.3	≥0.47	≤15	410±5%	800
UCE-50206	Φ50×Φ20×6	33.2	2490±12.5%	≤0.3	≥0.46	≤15	341±5%	500
UCE-501765	Φ50×Φ17×6.5	34.8	2430±12.5%	≤0.3	≥0.46	≤15	315±5%	800
UCE-50236	Φ50×Φ23×6	31.2	2340±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-50276	Φ50×Φ27×6	29.3	2100±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-603010	Φ60×Φ30×10	25.3	1922±12.5%	≤0.3	≥0.47	≤18	205±5%	800

Piezoelectric Ceramic for Tooth-cleaning

Spec	Dimension (mm)	Radial Frequency (fs)	Capacitance (pF)	Electromechanical coupling coefficient (Kr)	Piezoelectric voltage coefficient ( d33)	Dielectric dissipation factor (tanδ)
UCE-1052	Φ10×Φ5×2	145KHz±5%	330 ±12.5%	0.54	260	≤0.6
UCE-1051	Φ10×Φ5×2	150KHz±5%	310±12.5%	0.31	200	≤0.3
