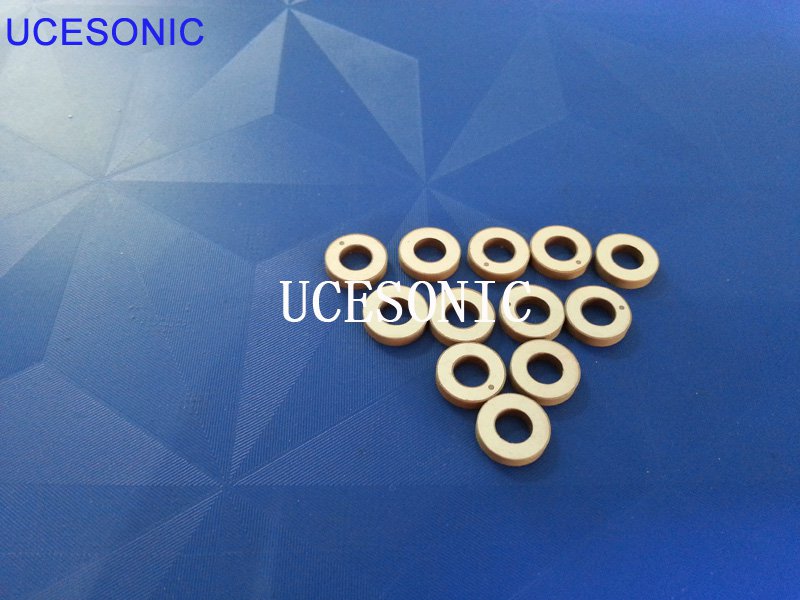

圆环压电陶瓷

环形压电陶瓷利用压电陶瓷的特性，将外力转化为电能，可生产压电点火器、移动式X射线电源、弹丸起爆装置。用直径3mm、高度5mm的两根压电陶瓷柱代替普通的燧石，可制成连续点燃数万次的气体电子打火机。利用压电陶瓷将电能转换成超声波振动，可以用来探索水下鱼的位置和形状，无损金属检测，超声波清洗，超声波医疗，还可以制成各种超声波切割器，焊接恶习和烙铁、塑料甚至金属加工。



压电陶瓷对外力很敏感，因此它们甚至可以感知十几米外飞虫拍打翅膀引起的空气扰动，并将非常微弱的机械振动转换成电信号。压电陶瓷的这种特性可用于声纳系统、气象探测、遥测环保、家用电器等领域。



潜入深海的潜艇装有声呐系统，称为水下侦察兵。它是水下航行、通信、敌舰侦察、扫雷必不可少的装备，是开发海洋资源的有力工具。它可以探测鱼类群，探索海底地形和地貌。在这种声纳系统中，有一对明亮的“眼睛”——压电陶瓷水下换能器。当水声换能器发射的声信号接触目标时，它将产生反射信号。反射信号由另一个接收的水声换能器接收，然后找到目标。目前，压电陶瓷是制作水声换能器的较好材料之一。
Piezo Ceramic (PZT) chip  for Ultrasonic Welding Machine

spec	Dimension (mm)	Radial frequency (KHz)	Capacitance (pf)	Dielectric dissipation factor tanδ(%)	Electromechanical coupling coefficient (Kr)	Impedance Zr(Ω)	Thickness frequency (KHz)	Mechanical quality factor  (Qm)
UCE-25103	Φ25×Φ10×3	66.4	1240±12.5%	≤0.3	≥0.46	≤15	683±5%	800
UCE-225104	Φ25×Φ10×4	66.4	930±12.5%	≤0.3	≥0.46	≤15	512±5%	800
UCE-40155	Φ40×Φ12×5	45.9	2070±12.5%	≤0.3	≥0.46	≤15	410±5%	800
UCE-40155	Φ40×Φ15×5	42.2	1960±12.5%	≤0.3	≥0.46	≤15	323±5%	500
UCE-40176	Φ40×Φ17×6	40.5	1555±12.5%	≤0.3	≥0.46	≤15	341±5%	800
UCE-40205	Φ40×Φ20×5	37.9	1700±12.5%	≤0.3	≥0.47	≤15	410±5%	800
UCE-50206	Φ50×Φ20×6	33.2	2490±12.5%	≤0.3	≥0.46	≤15	341±5%	500
UCE-501765	Φ50×Φ17×6.5	34.8	2430±12.5%	≤0.3	≥0.46	≤15	315±5%	800
UCE-50236	Φ50×Φ23×6	31.2	2340±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-50276	Φ50×Φ27×6	29.3	2100±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-603010	Φ60×Φ30×10	25.3	1922±12.5%	≤0.3	≥0.47	≤18	205±5%	800

Piezoelectric Ceramic for Tooth-cleaning

Spec	Dimension (mm)	Radial Frequency (fs)	Capacitance (pF)	Electromechanical coupling coefficient (Kr)	Piezoelectric voltage coefficient ( d33)	Dielectric dissipation factor (tanδ)
UCE-1052	Φ10×Φ5×2	145KHz±5%	330 ±12.5%	0.54	260	≤0.6
UCE-1051	Φ10×Φ5×2	150KHz±5%	310±12.5%	0.31	200	≤0.3
