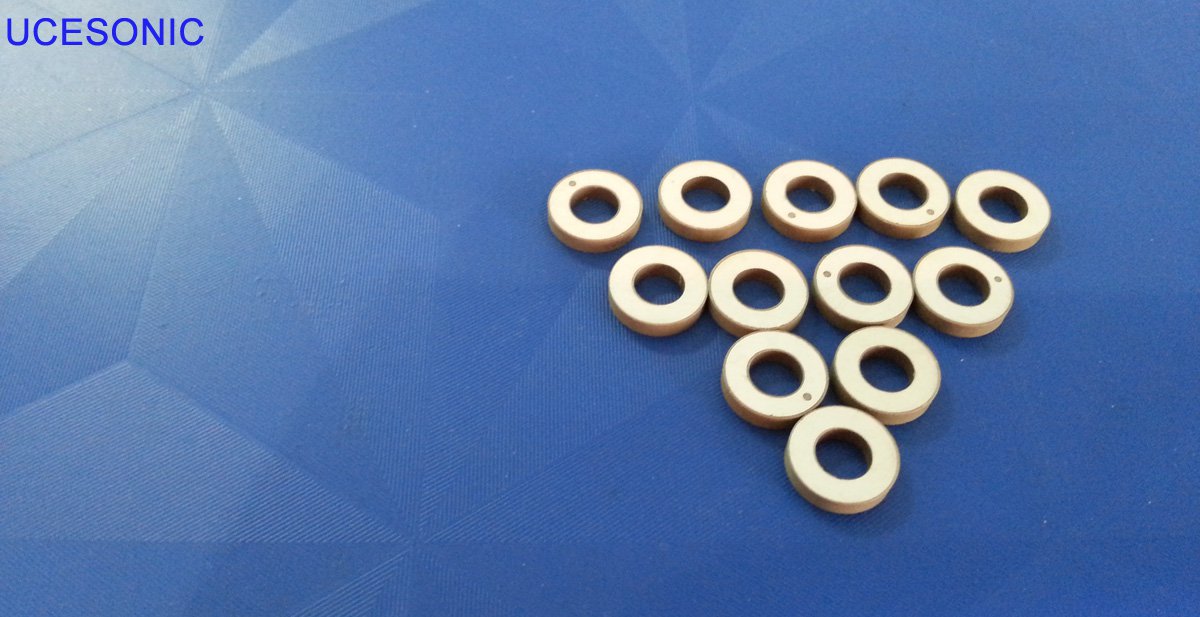

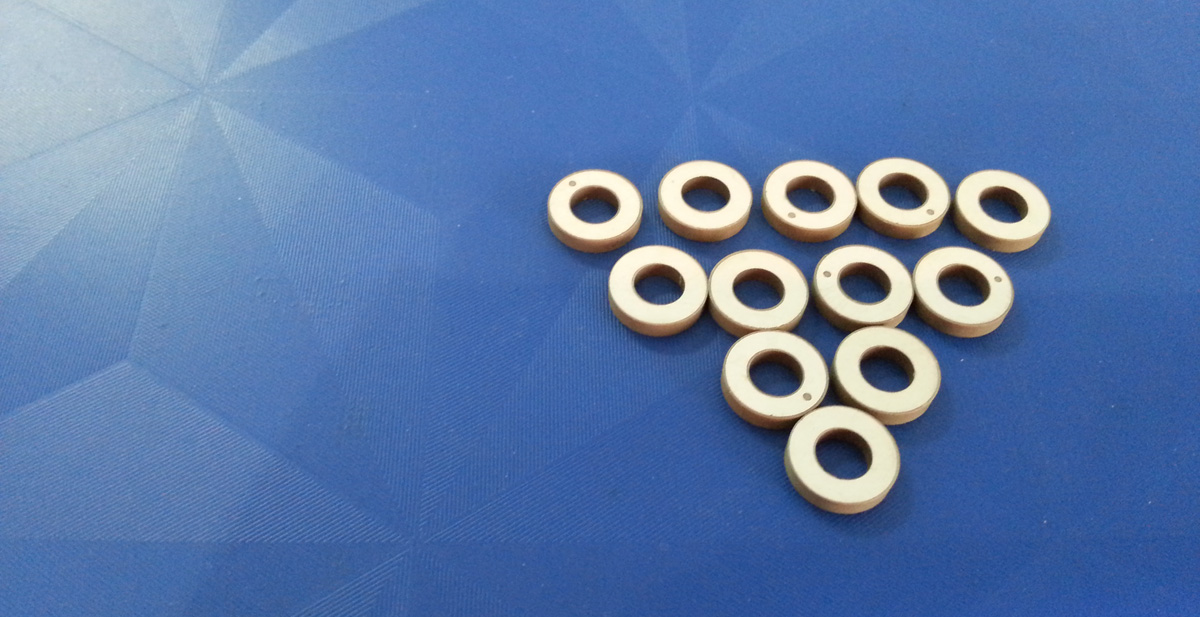

Ring piezoelektriske keramik gør brug af egenskaberne ved piezoelektrisk keramik til at konvertere ekstern kraft til elektrisk energi, som kan producere piezoelektrisk tænding, mobil røntgenforsyning, projektil detoneringsanordning. Ved brug af to piezoelektriske keramiske søjler 3 mm i diameter og 5 mm i højden i stedet for almindelig flint, kan der laves en gaselektronisk lighter, der kontinuerligt tændes titusindvis af gange. Brug af piezoelektrisk keramik til at omdanne elektrisk energi til ultralydsvibrationer kan bruges til at undersøge position og form af undervandsfisk, ikke-destruktiv metaldetektion, ultralydsrensning, ultralydsbehandling, kan også laves til en række ultralydskærere, svejsemidler og loddejern, plastik og jævn metalforarbejdning.
Den piezoelektriske keramik er følsom over for ydre kræfter, så de selv kan mærke luftforstyrrelser forårsaget af flyvende insekter, der klapper vinger mere end et dusin meter væk og konverterer ekstremt svage mekaniske vibrationer til elektriske signaler. Denne egenskab ved piezoelektrisk keramik kan anvendes i sonarsystem, vejrmåling, telemetri miljøbeskyttelse, husholdningsapparater og så videre.
Undervandsdykker i dybhavet er udstyret med sonarsystemer kaldet undersøiske spejdere. Det er et uundværligt udstyr til undervandsnavigation, kommunikation, rekognoscering af fjendtlige skibe, fejring af fjendens miner og et stærkt værktøj til udvikling af marine ressourcer. Det kan opdage fiskesværer, udforske havbundens topografi og landformer. I dette sonarsystem er der et par lyse "øjne" - piezoelektriske keramiske undersøiske transducere. Når det akustiske signal, der udsendes af akustisk akustisk transducer, berører et mål, vil det producere et refleksionssignal. Refleksionssignalet modtages af en anden modtagende akustisk akustisk transducer, og derefter er målet fundet. På nuværende tidspunkt er piezoelektriske keramik et af de bedre materialer til fremstilling af akustiske transducere under vand.
Piezo Ceramic (PZT) chip for Ultrasonic Welding Machine
Piezoelectric Ceramic for Tooth-cleaning
Piezo Ceramic (PZT) chip for Ultrasonic Welding Machine
|
spec
|
Dimension
(mm) |
Radial frequency
(KHz) |
Capacitance
(pf) |
Dielectric dissipation factor
tanδ(%) |
Electromechanical coupling coefficient
(Kr) |
Impedance
Zr(Ω) |
Thickness frequency
(KHz) |
Mechanical
quality factor (Qm) |
|
UCE-25103
|
Φ25×Φ10×3
|
66.4
|
1240±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
683±5%
|
800
|
|
UCE-225104
|
Φ25×Φ10×4
|
66.4
|
930±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
512±5%
|
800
|
|
UCE-40155
|
Φ40×Φ12×5
|
45.9
|
2070±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
410±5%
|
800
|
|
UCE-40155
|
Φ40×Φ15×5
|
42.2
|
1960±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
323±5%
|
500
|
|
UCE-40176
|
Φ40×Φ17×6
|
40.5
|
1555±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
341±5%
|
800
|
|
UCE-40205
|
Φ40×Φ20×5
|
37.9
|
1700±12.5%
|
≤0.3
|
≥0.47
|
≤15
|
410±5%
|
800
|
|
UCE-50206
|
Φ50×Φ20×6
|
33.2
|
2490±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
341±5%
|
500
|
|
UCE-501765
|
Φ50×Φ17×6.5
|
34.8
|
2430±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
315±5%
|
800
|
|
UCE-50236
|
Φ50×Φ23×6
|
31.2
|
2340±12.5%
|
≤0.3
|
≥0.47
|
≤15
|
341±5%
|
800
|
|
UCE-50276
|
Φ50×Φ27×6
|
29.3
|
2100±12.5%
|
≤0.3
|
≥0.47
|
≤15
|
341±5%
|
800
|
|
UCE-603010
|
Φ60×Φ30×10
|
25.3
|
1922±12.5%
|
≤0.3
|
≥0.47
|
≤18
|
205±5%
|
800
|
|
Spec
|
Dimension
(mm) |
Radial Frequency
(fs) |
Capacitance
(pF) |
Electromechanical coupling coefficient
(Kr) |
Piezoelectric voltage coefficient
( d33) |
Dielectric
dissipation factor (tanδ) |
|
UCE-1052
|
Φ10×Φ5×2
|
145KHz±5%
|
330 ±12.5%
|
0.54
|
260
|
≤0.6
|
|
UCE-1051
|
Φ10×Φ5×2
|
150KHz±5%
|
310±12.5%
|
0.31
|
200
|
≤0.3
|
