링형 압전소자

링 압전 세라믹은 압전 세라믹의 특성을 이용하여 외력을 전기 에너지로 변환하여 압전 점화기, 이동형 X 선 전원, 발사체 폭발 장치를 생산할 수 있습니다. 일반 플린트 대신 직경 3mm, 높이 5mm의 압전 세라믹 기둥 2 개를 사용하여 연속적으로 수천 번 점등 할 수있는 가스 전자 라이터를 만들 수 있습니다. 압전 세라믹을 사용하여 전기 에너지를 초음파 진동으로 변환하여 수중 물고기의 위치와 모양, 비파괴 금속 탐지, 초음파 세척, 초음파 치료 등을 탐구하여 다양한 초음파 절단기, 용접 장치 및 납땜 인두, 플라스틱 및 심지어 금속 가공.



압전 세라믹스는 외부 힘에 민감하여 곤충의 날아 다니는 날개가 12 미터 이상 떨어져서 발생하는 공기 장애를 감지하고 극도로 약한 기계적 진동을 전기 신호로 변환합니다. 압전 세라믹의 이러한 특성은 소나 시스템, 기상 측정, 원격 측정 환경 보호, 가전 제품 등에 사용될 수 있습니다.



잠수함은 심해로 잠수 해 수중 스카우트라고 불리는 수중 음파 탐지기 시스템을 갖추고 있습니다. 그것은 수중 항법, 통신, 적함 정찰, 적의 광산 배치, 그리고 해양 자원 개발을위한 강력한 도구를위한 필수 장비입니다. 그것은 물고기 떼를 탐지하고, 해저 지형과 지형을 탐험 할 수 있습니다. 이 수중 음파 탐지기 시스템에는 한 쌍의 밝은 "눈"즉 압전 세라믹 수중 변환기가 있습니다. 수중 음향 변환기가 방출 한 음향 신호가 목표물에 닿으면 반사 신호가 생성됩니다. 반사 신호는 다른 수신 수중 음향 변환기에서 수신 된 다음 대상을 찾습니다. 현재 압전 세라믹은 수중 음향 변환기를 제작하는 데있어 우수한 소재 중 하나입니다.

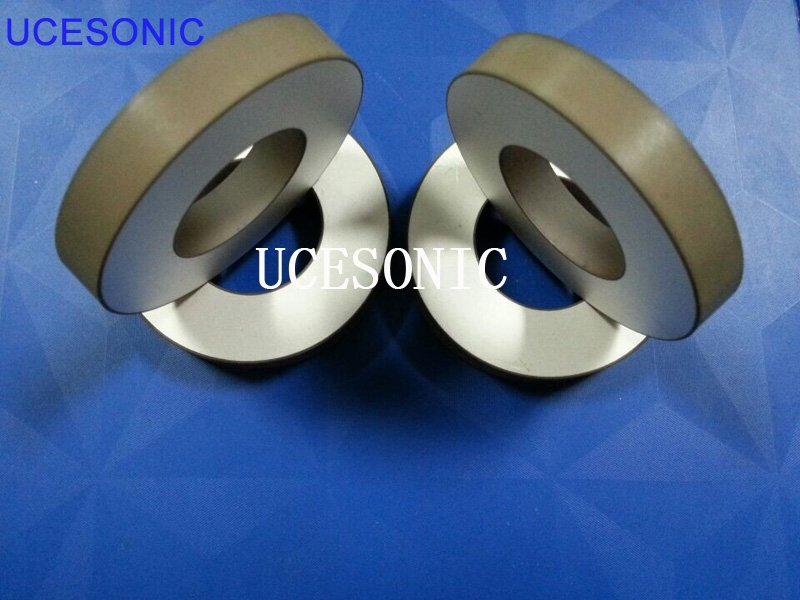

Piezo Ceramic (PZT) chip  for Ultrasonic Welding Machine

spec	Dimension (mm)	Radial frequency (KHz)	Capacitance (pf)	Dielectric dissipation factor tanδ(%)	Electromechanical coupling coefficient (Kr)	Impedance Zr(Ω)	Thickness frequency (KHz)	Mechanical quality factor  (Qm)
UCE-25103	Φ25×Φ10×3	66.4	1240±12.5%	≤0.3	≥0.46	≤15	683±5%	800
UCE-225104	Φ25×Φ10×4	66.4	930±12.5%	≤0.3	≥0.46	≤15	512±5%	800
UCE-40155	Φ40×Φ12×5	45.9	2070±12.5%	≤0.3	≥0.46	≤15	410±5%	800
UCE-40155	Φ40×Φ15×5	42.2	1960±12.5%	≤0.3	≥0.46	≤15	323±5%	500
UCE-40176	Φ40×Φ17×6	40.5	1555±12.5%	≤0.3	≥0.46	≤15	341±5%	800
UCE-40205	Φ40×Φ20×5	37.9	1700±12.5%	≤0.3	≥0.47	≤15	410±5%	800
UCE-50206	Φ50×Φ20×6	33.2	2490±12.5%	≤0.3	≥0.46	≤15	341±5%	500
UCE-501765	Φ50×Φ17×6.5	34.8	2430±12.5%	≤0.3	≥0.46	≤15	315±5%	800
UCE-50236	Φ50×Φ23×6	31.2	2340±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-50276	Φ50×Φ27×6	29.3	2100±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-603010	Φ60×Φ30×10	25.3	1922±12.5%	≤0.3	≥0.47	≤18	205±5%	800

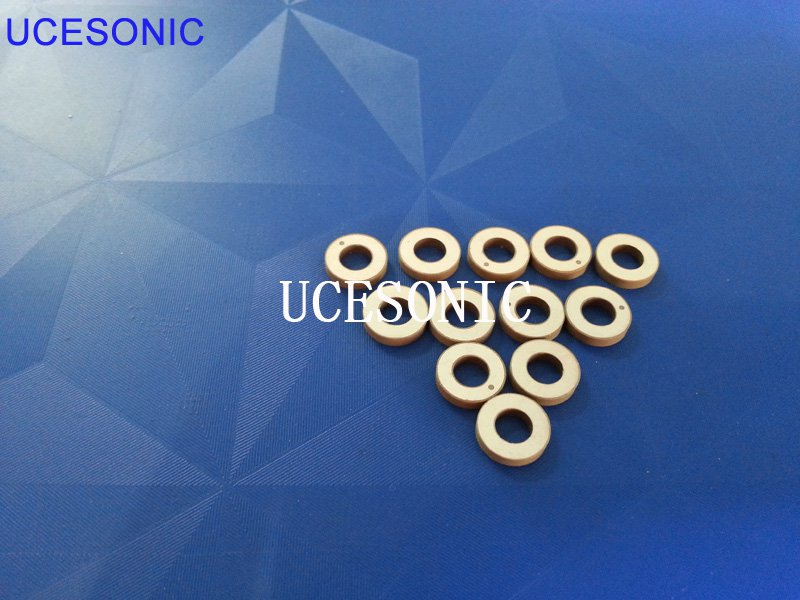

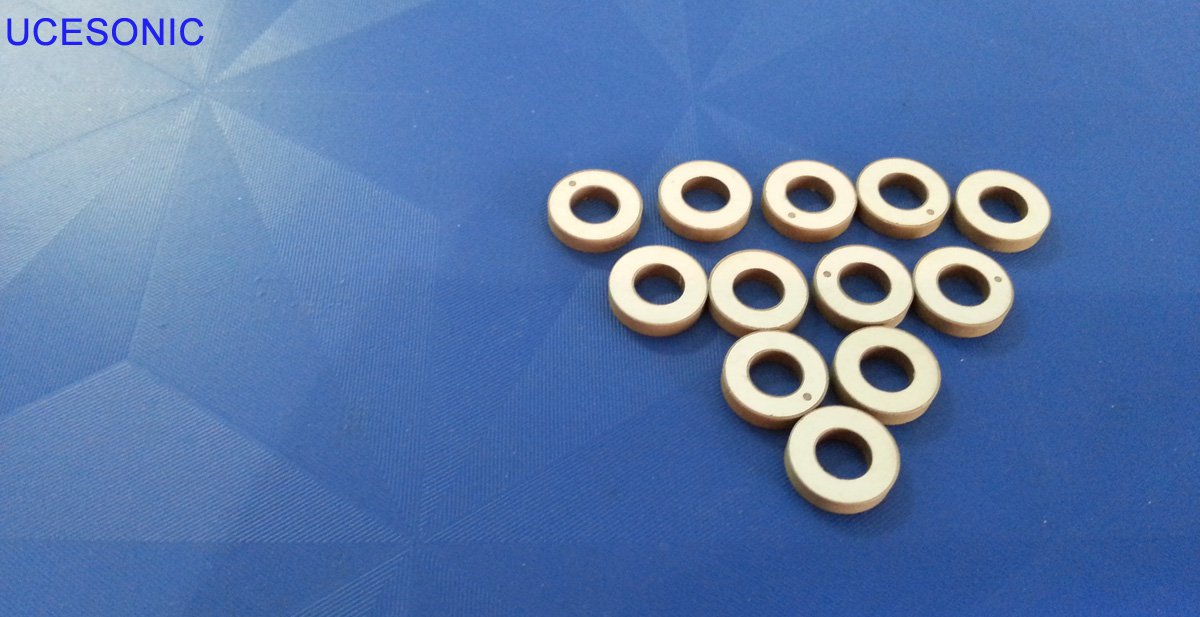

Piezoelectric Ceramic for Tooth-cleaning

Spec	Dimension (mm)	Radial Frequency (fs)	Capacitance (pF)	Electromechanical coupling coefficient (Kr)	Piezoelectric voltage coefficient ( d33)	Dielectric dissipation factor (tanδ)
UCE-1052	Φ10×Φ5×2	145KHz±5%	330 ±12.5%	0.54	260	≤0.6
UCE-1051	Φ10×Φ5×2	150KHz±5%	310±12.5%	0.31	200	≤0.3
