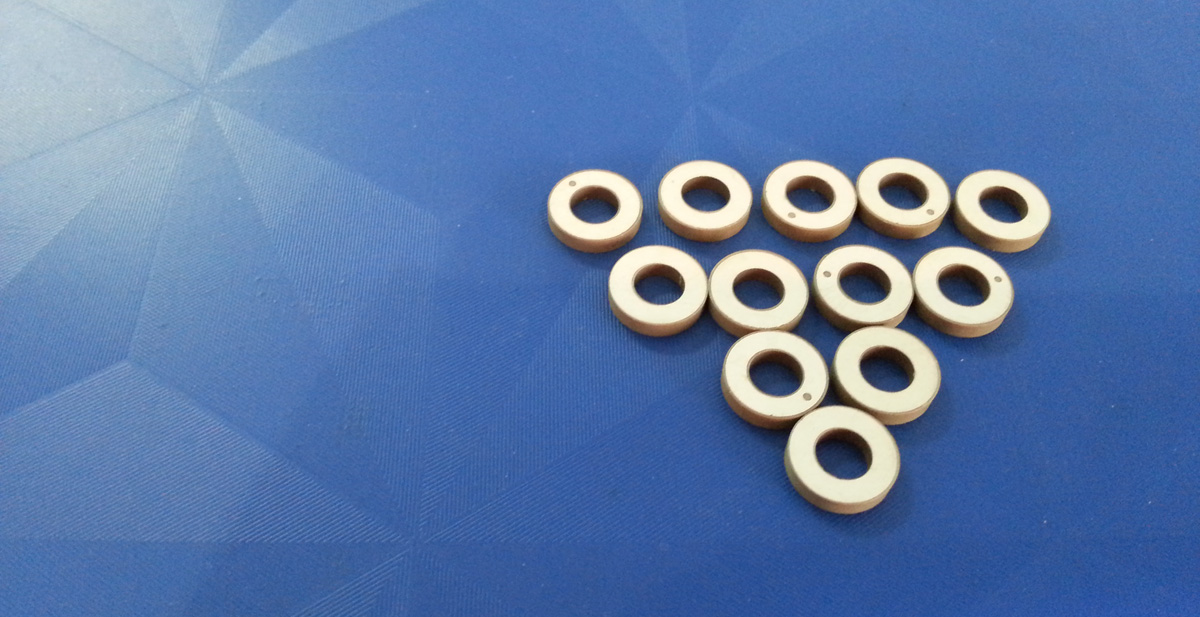

Anéis Cerâmicos Piezoelétrico pzt-4/pzt-8

As cerâmicas piezoelétricas de anel fazem uso das características das cerâmicas piezoelétricas para converter a força externa em energia elétrica, que pode produzir ignição piezoelétrica, fonte de alimentação de raio-X móvel, dispositivo de detonação de projétil. Utilizando dois pilares de cerâmica piezoeléctrica de 3 mm de diâmetro e 5 mm de altura em vez de sílex comum, pode ser feito um isqueiro electrónico a gás que pode ser continuamente iluminado dezenas de milhares de vezes. Usando cerâmicas piezoelétricas para converter energia elétrica em vibração ultra-sônica pode ser usado para explorar a posição e forma de peixes subaquáticos, detecção de metais não destrutivos, limpeza ultra-sônica, tratamento médico ultra-sônico, também pode ser feito em uma variedade de cortadores de ultra-som, dispositivos de solda e ferro de solda, plástico e até mesmo processamento de metal.



As cerâmicas piezoelétricas são sensíveis a forças externas, de modo que podem até sentir a perturbação do ar causada por insetos que voam a mais de uma dúzia de metros e convertem vibrações mecânicas extremamente fracas em sinais elétricos. Esta característica da cerâmica piezoelétrica pode ser usada no sistema de sonar, detecção de intempéries, proteção ambiental de telemetria, eletrodomésticos e assim por diante.



O mergulho submarino no mar profundo é equipado com sistemas de sonar chamados batedores subaquáticos. É um equipamento indispensável para navegação submarina, comunicação, reconhecimento de navios inimigos, varredura de minas inimigas, e uma ferramenta poderosa para o desenvolvimento de recursos marinhos. Ele pode detectar enxames de peixes, explorar a topografia do leito do mar e formas de relevo. Neste sistema de sonar, há um par de "olhos" brilhantes - transdutor submarino piezoelétrico de cerâmica. Quando o sinal acústico emitido pelo transdutor acústico subaquático toca um alvo, ele produzirá um sinal de reflexão. O sinal de reflexão é recebido por outro transdutor acústico subaquático de recepção e, em seguida, o alvo é encontrado. Atualmente, as cerâmicas piezoelétricas são um dos melhores materiais para a fabricação de transdutores acústicos submarinos.
Piezo Ceramic (PZT) chip  for Ultrasonic Welding Machine

spec	Dimension (mm)	Radial frequency (KHz)	Capacitance (pf)	Dielectric dissipation factor tanδ(%)	Electromechanical coupling coefficient (Kr)	Impedance Zr(Ω)	Thickness frequency (KHz)	Mechanical quality factor  (Qm)
UCE-25103	Φ25×Φ10×3	66.4	1240±12.5%	≤0.3	≥0.46	≤15	683±5%	800
UCE-225104	Φ25×Φ10×4	66.4	930±12.5%	≤0.3	≥0.46	≤15	512±5%	800
UCE-40155	Φ40×Φ12×5	45.9	2070±12.5%	≤0.3	≥0.46	≤15	410±5%	800
UCE-40155	Φ40×Φ15×5	42.2	1960±12.5%	≤0.3	≥0.46	≤15	323±5%	500
UCE-40176	Φ40×Φ17×6	40.5	1555±12.5%	≤0.3	≥0.46	≤15	341±5%	800
UCE-40205	Φ40×Φ20×5	37.9	1700±12.5%	≤0.3	≥0.47	≤15	410±5%	800
UCE-50206	Φ50×Φ20×6	33.2	2490±12.5%	≤0.3	≥0.46	≤15	341±5%	500
UCE-501765	Φ50×Φ17×6.5	34.8	2430±12.5%	≤0.3	≥0.46	≤15	315±5%	800
UCE-50236	Φ50×Φ23×6	31.2	2340±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-50276	Φ50×Φ27×6	29.3	2100±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-603010	Φ60×Φ30×10	25.3	1922±12.5%	≤0.3	≥0.47	≤18	205±5%	800

Piezoelectric Ceramic for Tooth-cleaning

Spec	Dimension (mm)	Radial Frequency (fs)	Capacitance (pF)	Electromechanical coupling coefficient (Kr)	Piezoelectric voltage coefficient ( d33)	Dielectric dissipation factor (tanδ)
UCE-1052	Φ10×Φ5×2	145KHz±5%	330 ±12.5%	0.54	260	≤0.6
UCE-1051	Φ10×Φ5×2	150KHz±5%	310±12.5%	0.31	200	≤0.3
