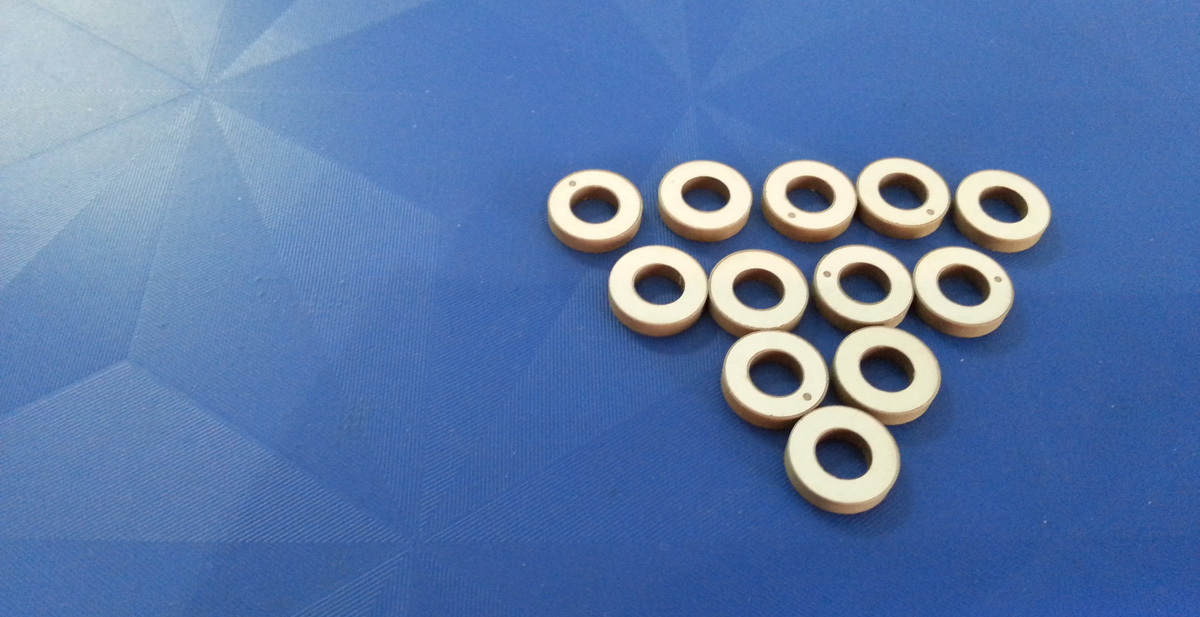

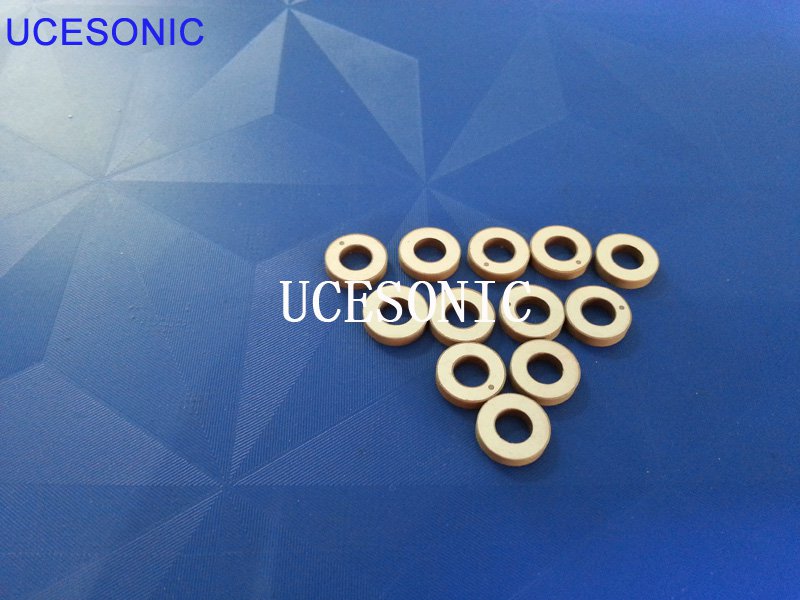

Piezoelektryczny pierścień ceramiczny

Pierścieniowa ceramika piezoelektryczna wykorzystuje właściwości ceramiki piezoelektrycznej, aby przekształcić siłę zewnętrzną w energię elektryczną, która może wytworzyć piezoelektryczny zapalnik, mobilne źródło promieniowania rentgenowskiego, urządzenie detonujące pocisk. Za pomocą dwóch piezoelektrycznych filarów ceramicznych o średnicy 3 mm i wysokości 5 mm zamiast zwykłego krzemienia można stworzyć zapalniczkę gazową, która może być ciągle zapalana dziesiątki tysięcy razy. Wykorzystując ceramikę piezoelektryczną do przekształcania energii elektrycznej w drgania ultradźwiękowe można wykorzystać do zbadania położenia i kształtu podwodnych ryb, nieniszczącego wykrywania metalu, czyszczenia ultradźwiękowego, ultradźwiękowej obróbki medycznej, można również wykonać w różnych ultradźwiękowych nożach, urządzeniach spawalniczych i lutownice, tworzywa sztuczne, a nawet obróbka metali.



Ceramika piezoelektryczna jest wrażliwa na działanie sił zewnętrznych, dzięki czemu może nawet wyczuć zakłócenia powietrza powodowane przez latające skrzydłami latających owadów w odległości kilkunastu metrów i przekształcić wyjątkowo słabe wibracje mechaniczne w sygnały elektryczne. Ta charakterystyka ceramiki piezoelektrycznej może być wykorzystana w systemach sonarowych, wykrywaniu pogody, ochronie środowiska telemetrycznego, sprzęcie gospodarstwa domowego i tak dalej.



Nurkowanie podwodne w głębokim morzu jest wyposażone w systemy sonarowe zwane podwodnymi zwiadowcami. Jest niezbędnym sprzętem do podwodnej nawigacji, komunikacji, rozpoznania wrogich okrętów, zamiatania wrogich kopalń i potężnego narzędzia do rozwijania zasobów morskich. Może wykrywać roje ryb, badać topografię dna morskiego i formy terenu. W tym systemie sonarowym znajduje się para jasnych "oczu" - piezoelektryczny, ceramiczny przetwornik podwodny. Gdy sygnał akustyczny emitowany przez podwodny przetwornik akustyczny dotknie celu, wygeneruje sygnał odbicia. Sygnał odbiciowy jest odbierany przez inny odbierający podwodny przetwornik akustyczny, a następnie znajduje się cel. Obecnie ceramika piezoelektryczna jest jednym z lepszych materiałów do wykonywania podwodnych przetworników akustycznych.
Piezo Ceramic (PZT) chip  for Ultrasonic Welding Machine

spec	Dimension (mm)	Radial frequency (KHz)	Capacitance (pf)	Dielectric dissipation factor tanδ(%)	Electromechanical coupling coefficient (Kr)	Impedance Zr(Ω)	Thickness frequency (KHz)	Mechanical quality factor  (Qm)
UCE-25103	Φ25×Φ10×3	66.4	1240±12.5%	≤0.3	≥0.46	≤15	683±5%	800
UCE-225104	Φ25×Φ10×4	66.4	930±12.5%	≤0.3	≥0.46	≤15	512±5%	800
UCE-40155	Φ40×Φ12×5	45.9	2070±12.5%	≤0.3	≥0.46	≤15	410±5%	800
UCE-40155	Φ40×Φ15×5	42.2	1960±12.5%	≤0.3	≥0.46	≤15	323±5%	500
UCE-40176	Φ40×Φ17×6	40.5	1555±12.5%	≤0.3	≥0.46	≤15	341±5%	800
UCE-40205	Φ40×Φ20×5	37.9	1700±12.5%	≤0.3	≥0.47	≤15	410±5%	800
UCE-50206	Φ50×Φ20×6	33.2	2490±12.5%	≤0.3	≥0.46	≤15	341±5%	500
UCE-501765	Φ50×Φ17×6.5	34.8	2430±12.5%	≤0.3	≥0.46	≤15	315±5%	800
UCE-50236	Φ50×Φ23×6	31.2	2340±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-50276	Φ50×Φ27×6	29.3	2100±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-603010	Φ60×Φ30×10	25.3	1922±12.5%	≤0.3	≥0.47	≤18	205±5%	800

Piezoelectric Ceramic for Tooth-cleaning

Spec	Dimension (mm)	Radial Frequency (fs)	Capacitance (pF)	Electromechanical coupling coefficient (Kr)	Piezoelectric voltage coefficient ( d33)	Dielectric dissipation factor (tanδ)
UCE-1052	Φ10×Φ5×2	145KHz±5%	330 ±12.5%	0.54	260	≤0.6
UCE-1051	Φ10×Φ5×2	150KHz±5%	310±12.5%	0.31	200	≤0.3
