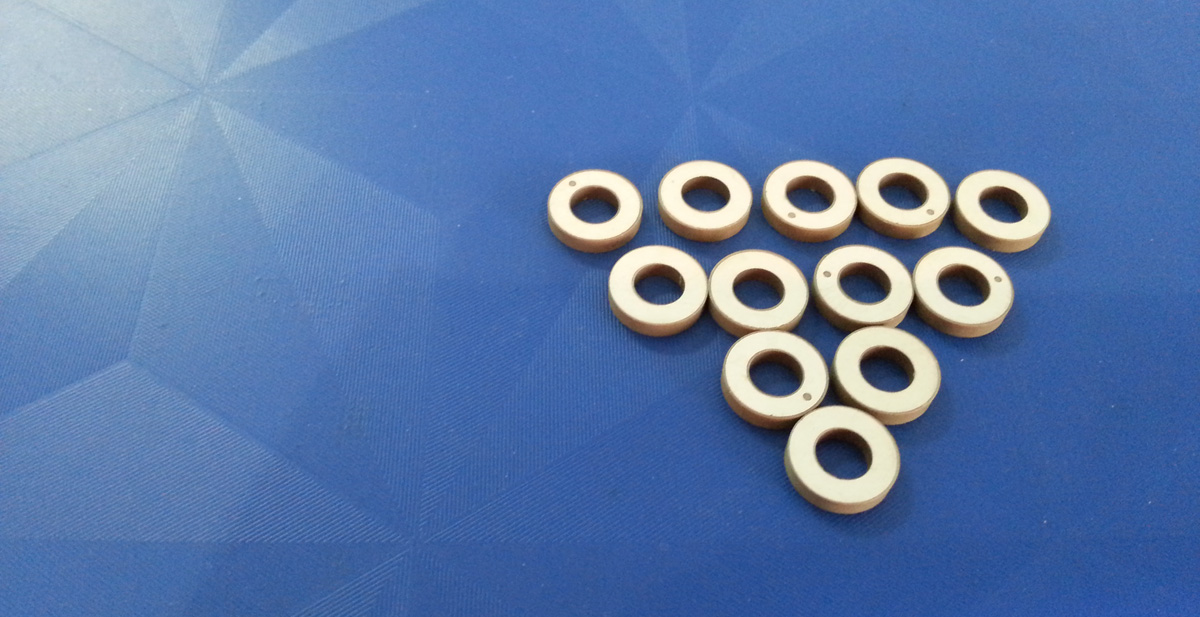

Piezoelektrický Keramický Prstencový Snímač

Prstencová piezoelektrická keramika využívá vlastnosti piezoelektrické keramiky k přeměně vnější síly na elektrickou energii, která může produkovat piezoelektrický zapalovač, mobilní rentgenové napájení, detonační zařízení projektily. Použitím dvou piezoelektrických keramických pilířů o průměru 3 mm a výšce 5 mm namísto běžného křemene lze vyrobit plynový elektronický zapalovač, který lze nepřetržitě rozsvítit desítky tisíckrát. Použití piezoelektrické keramiky k přeměně elektrické energie na ultrazvukové vibrace lze využít k prozkoumání polohy a tvaru podvodních ryb, nedestruktivní detekce kovů, ultrazvukové čištění, ultrazvukové lékařské ošetření, lze také vyrobit do různých ultrazvukových řezaček, svařovacích zařízení a páječka, plast a dokonce i zpracování kovů.



Piezoelektrická keramika je citlivá na vnější síly, takže dokáží dokonce pociťovat poruchy vzduchu způsobené létajícími křídly létajících hmyzu, které jsou vzdáleny více než desítky metrů a přeměňují velmi slabé mechanické vibrace na elektrické signály. Tato vlastnost piezoelektrické keramiky může být použita v sonarovém systému, detekci počasí, ochraně životního prostředí telemetrie, domácích spotřebičů a tak dále.



Podmořské potápění do hlubokého moře je vybaveno sonarovými systémy nazývanými podvodní skauty. Je to nepostradatelné zařízení pro navigaci pod vodou, komunikaci, průzkum nepřátelských lodí, rozsáhlé pokládání nepřátelských důlků a mocný nástroj pro rozvoj mořských zdrojů. Dokáže odhalit rybí roje, prozkoumat topografii mořského dna a půdní formu. V tomto sonarovém systému je pár jasných "očí" - piezoelektrický keramický podvodní snímač. Když se akustický signál vysílaný podvodním akustickým měničem dotkne cíle, vytvoří odrazový signál. Signál odrazu je přijímán jiným přijímacím akustickým převodníkem pod vodou a poté je nalezen cíl. V současné době je piezoelektrická keramika jedním z lepších materiálů pro výrobu podvodních akustických měničů.
Piezo Ceramic (PZT) chip  for Ultrasonic Welding Machine

spec	Dimension (mm)	Radial frequency (KHz)	Capacitance (pf)	Dielectric dissipation factor tanδ(%)	Electromechanical coupling coefficient (Kr)	Impedance Zr(Ω)	Thickness frequency (KHz)	Mechanical quality factor  (Qm)
UCE-25103	Φ25×Φ10×3	66.4	1240±12.5%	≤0.3	≥0.46	≤15	683±5%	800
UCE-225104	Φ25×Φ10×4	66.4	930±12.5%	≤0.3	≥0.46	≤15	512±5%	800
UCE-40155	Φ40×Φ12×5	45.9	2070±12.5%	≤0.3	≥0.46	≤15	410±5%	800
UCE-40155	Φ40×Φ15×5	42.2	1960±12.5%	≤0.3	≥0.46	≤15	323±5%	500
UCE-40176	Φ40×Φ17×6	40.5	1555±12.5%	≤0.3	≥0.46	≤15	341±5%	800
UCE-40205	Φ40×Φ20×5	37.9	1700±12.5%	≤0.3	≥0.47	≤15	410±5%	800
UCE-50206	Φ50×Φ20×6	33.2	2490±12.5%	≤0.3	≥0.46	≤15	341±5%	500
UCE-501765	Φ50×Φ17×6.5	34.8	2430±12.5%	≤0.3	≥0.46	≤15	315±5%	800
UCE-50236	Φ50×Φ23×6	31.2	2340±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-50276	Φ50×Φ27×6	29.3	2100±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-603010	Φ60×Φ30×10	25.3	1922±12.5%	≤0.3	≥0.47	≤18	205±5%	800

Piezoelectric Ceramic for Tooth-cleaning

Spec	Dimension (mm)	Radial Frequency (fs)	Capacitance (pF)	Electromechanical coupling coefficient (Kr)	Piezoelectric voltage coefficient ( d33)	Dielectric dissipation factor (tanδ)
UCE-1052	Φ10×Φ5×2	145KHz±5%	330 ±12.5%	0.54	260	≤0.6
UCE-1051	Φ10×Φ5×2	150KHz±5%	310±12.5%	0.31	200	≤0.3
