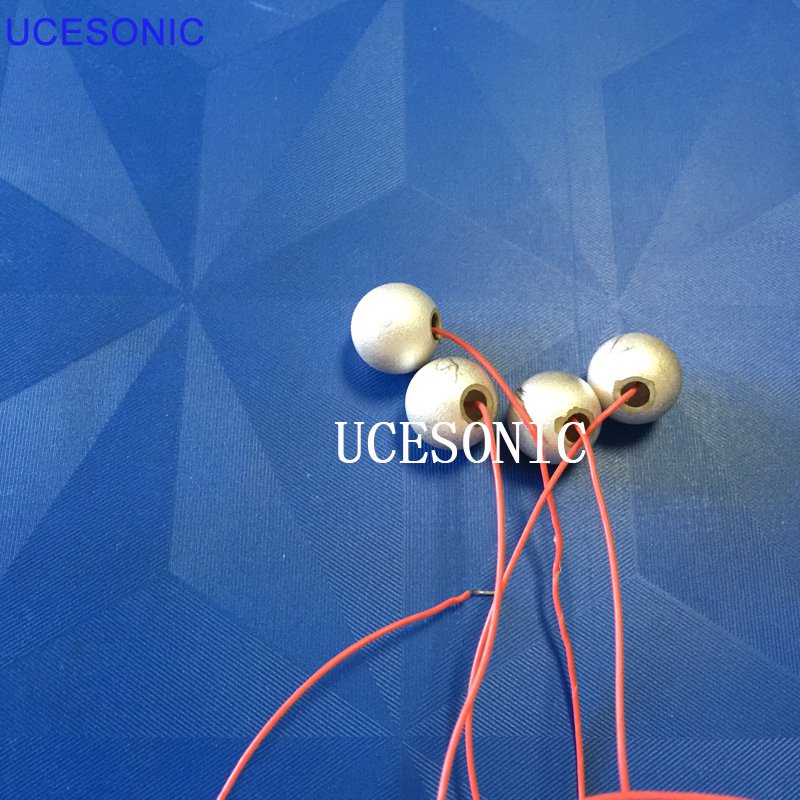

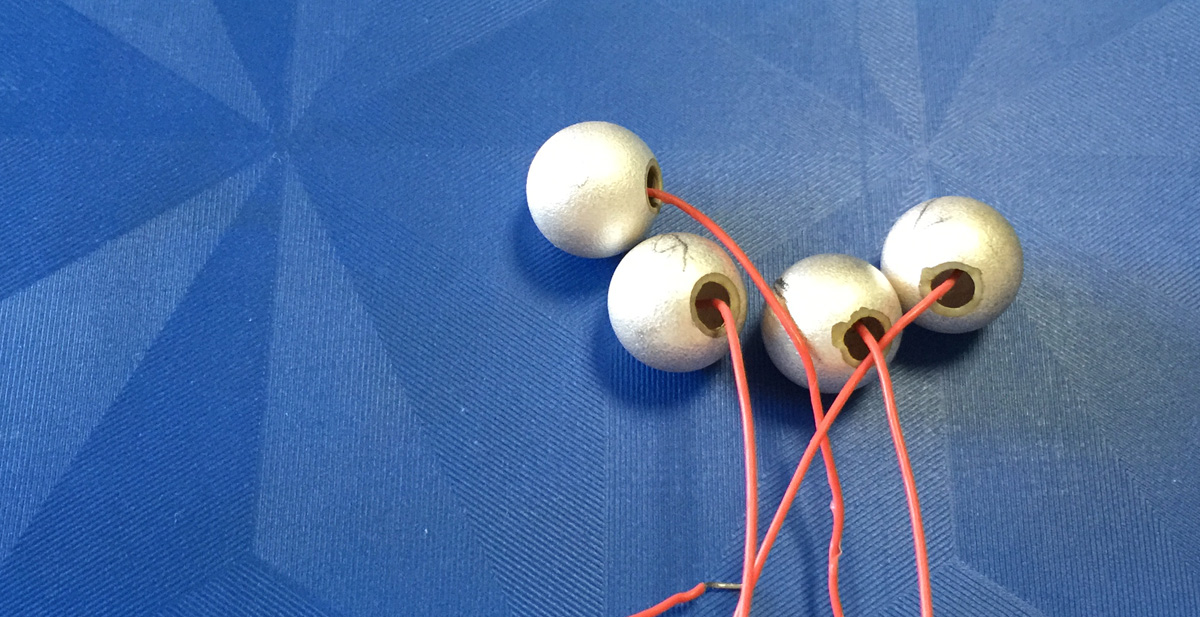

Céramique piézoélectrique sphérique

Les céramiques piézoélectriques sphériques sont sensibles aux forces extérieures, de sorte qu'elles peuvent même détecter les perturbations atmosphériques causées par les ailes qui battent des ailes à plus d'une dizaine de mètres et convertir les vibrations mécaniques extrêmement faibles en signaux électriques. Cette caractéristique des céramiques piézoélectriques peut être utilisée dans les systèmes sonar, la détection météorologique, la protection de l'environnement par télémétrie, les appareils ménagers, etc.



La plongée sous-marine dans les profondeurs marines est équipée de systèmes de sonar appelés scouts sous-marins. C'est un équipement indispensable pour la navigation sous-marine, la communication, la reconnaissance des navires ennemis, le balayage généralisé de mines, et un puissant outil de développement des ressources marines. Il peut détecter des essaims de poissons, explorer la topographie et les formes de relief des fonds marins. Dans ce système sonar, il existe une paire de "yeux" brillants - un transducteur sous-marin en céramique piézoélectrique. Lorsque le signal acoustique émis par le transducteur acoustique sous-marin touche une cible, il génère un signal de réflexion. Le signal de réflexion est reçu par un autre transducteur acoustique sous-marin de réception, puis la cible est trouvée. Actuellement, les céramiques piézoélectriques sont l’un des meilleurs matériaux pour la fabrication de transducteurs acoustiques sous-marins.



En médecine, un médecin pose une sonde céramique piézoélectrique sur le site d'examen du corps, envoie une onde ultrasonore après l'électrification et la renvoie au corps lorsqu'il touche les tissus corporels, puis reçoit l'écho et l'affiche sur un écran fluorescent. afin que le médecin puisse comprendre l'état interne du corps.



Dans l’industrie, le détecteur géologique contient des éléments céramiques piézoélectriques, qui permettent d’évaluer l’état géologique de la couche et de déterminer les gisements minéraux souterrains. Il existe également un transformateur dans le transformateur céramique - tension, de taille plus petite, plus légère, avec une efficacité de 60% à 80%. Il peut supporter une tension élevée de 30 000 volts, maintenir la tension stable et éliminer complètement le défaut de flou et de distorsion des images de télévision.



Dans le domaine spatial, les gyroscopes piézoélectriques en céramique piézoélectrique sont les gouvernes de direction des engins spatiaux et des satellites volant dans l'espace. En fonction du "gouvernail", le satellite et les satellites peuvent assurer leur position et leur route. Le gyroscope piézoélectrique, petit et exquis, présente une sensibilité élevée et une bonne fiabilité.

Model	Outer size(mm) length*width* thickness			Main data
	Sphere Diameter	Diameter for opening	thickness	Fr(MHz)	Kr	(nf)
						P-33	P-52	P-81
S∮5	S∮5	∮1.5	0.5	320	0.4	1.8	3.5
S∮10	S∮10	∮3	0.8	160	0.4	4.7	8.8
S∮15	S∮15	∮4	1	113	0.4	9.2	17.3
S∮20	S∮20	∮5	1-1.5	77	0.4	17.0	32.0
S∮25	S∮25	∮5	1-1.5	61	0.4	17.4	32.8
S∮30	S∮30	∮6	1.5-3	50	0.4	23.5	44.3
S∮40	S∮40	∮7	2-4	38	0.4	34.3	64.6
S∮50	S∮50	∮8	2-4	30	0.4	54.8	103.2
SR12.5	SR12.5	∮3.5	2-5	83		6.2		3.7
SR25	SR25	∮8	2-5			26.2		15.6
SR37.5	SR37.5	∮10	2-5					17.7
SR50	SR50	∮12	3-6					25.5
