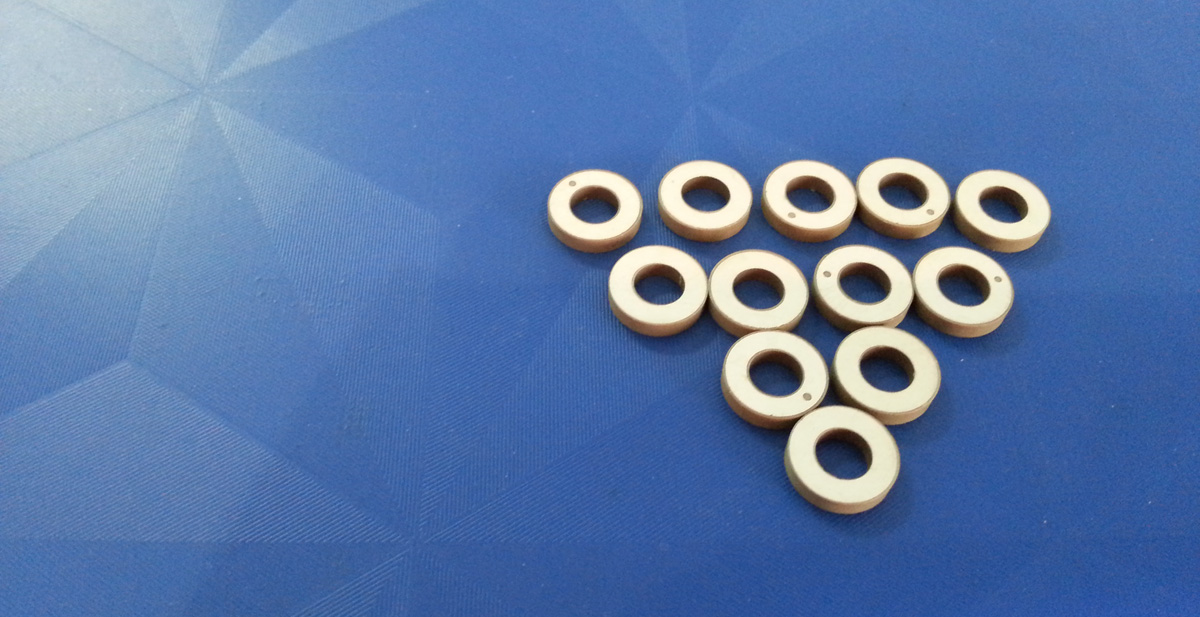

Disque céramique piézoélectrique

Les céramiques annulaires piézoélectriques utilisent les caractéristiques des céramiques piézoélectriques pour convertir une force externe en énergie électrique, ce qui peut produire un allumeur piézoélectrique, une source d’énergie mobile à rayons X, un dispositif de détonation de projectile. En utilisant deux piliers en céramique piézoélectriques de 3 mm de diamètre et de 5 mm de hauteur au lieu du silex ordinaire, il est possible de fabriquer un briquet électronique à gaz pouvant être allumé en continu des dizaines de milliers de fois. L’utilisation de céramiques piézoélectriques pour convertir l’énergie électrique en vibrations ultrasonores peut être utilisée pour explorer la position et la forme des poissons sous-marins, la détection non destructive des métaux, le nettoyage par ultrasons et le traitement médical par ultrasons peuvent également être utilisées fer à souder, plastique et même traitement des métaux.



Les céramiques piézoélectriques sont sensibles aux forces extérieures et peuvent même détecter les perturbations de l'air causées par les battements d'ailes des insectes volants à plus d'une dizaine de mètres et convertir les vibrations mécaniques extrêmement faibles en signaux électriques. Cette caractéristique des céramiques piézoélectriques peut être utilisée dans les systèmes sonar, la détection météorologique, la protection de l'environnement par télémétrie, les appareils ménagers, etc.



La plongée sous-marine dans les profondeurs marines est équipée de systèmes de sonar appelés scouts sous-marins. C'est un équipement indispensable pour la navigation sous-marine, la communication, la reconnaissance des navires ennemis, le balayage généralisé de mines, et un puissant outil de développement des ressources marines. Il peut détecter des essaims de poissons, explorer la topographie et les formes de relief des fonds marins. Dans ce système sonar, il existe une paire de "yeux" brillants - un transducteur sous-marin en céramique piézoélectrique. Lorsque le signal acoustique émis par le transducteur acoustique sous-marin touche une cible, il génère un signal de réflexion. Le signal de réflexion est reçu par un autre transducteur acoustique sous-marin de réception, puis la cible est trouvée. Actuellement, les céramiques piézoélectriques sont l’un des meilleurs matériaux pour la fabrication de transducteurs acoustiques sous-marins.

spec	Dimension (mm)	Radial frequency (KHz)	Capacitance (pf)	Dielectric dissipation factor tanδ(%)	Electromechanical coupling coefficient (Kr)	Impedance Zr(Ω)	Thickness frequency (KHz)	Mechanical quality factor  (Qm)
UCE-25103	Φ25×Φ10×3	66.4	1240±12.5%	≤0.3	≥0.46	≤15	683±5%	800
UCE-225104	Φ25×Φ10×4	66.4	930±12.5%	≤0.3	≥0.46	≤15	512±5%	800
UCE-40155	Φ40×Φ12×5	45.9	2070±12.5%	≤0.3	≥0.46	≤15	410±5%	800
UCE-40155	Φ40×Φ15×5	42.2	1960±12.5%	≤0.3	≥0.46	≤15	323±5%	500
UCE-40176	Φ40×Φ17×6	40.5	1555±12.5%	≤0.3	≥0.46	≤15	341±5%	800
UCE-40205	Φ40×Φ20×5	37.9	1700±12.5%	≤0.3	≥0.47	≤15	410±5%	800
UCE-50206	Φ50×Φ20×6	33.2	2490±12.5%	≤0.3	≥0.46	≤15	341±5%	500
UCE-501765	Φ50×Φ17×6.5	34.8	2430±12.5%	≤0.3	≥0.46	≤15	315±5%	800
UCE-50236	Φ50×Φ23×6	31.2	2340±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-50276	Φ50×Φ27×6	29.3	2100±12.5%	≤0.3	≥0.47	≤15	341±5%	800
UCE-603010	Φ60×Φ30×10	25.3	1922±12.5%	≤0.3	≥0.47	≤18	205±5%	800

Piezoelectric Ceramic for Tooth-cleaning

Spec	Dimension (mm)	Radial Frequency (fs)	Capacitance (pF)	Electromechanical coupling coefficient (Kr)	Piezoelectric voltage coefficient ( d33)	Dielectric dissipation factor (tanδ)
UCE-1052	Φ10×Φ5×2	145KHz±5%	330 ±12.5%	0.54	260	≤0.6
UCE-1051	Φ10×Φ5×2	150KHz±5%	310±12.5%	0.31	200	≤0.3
