用不同壓電陶瓷資料換能器的比較說明

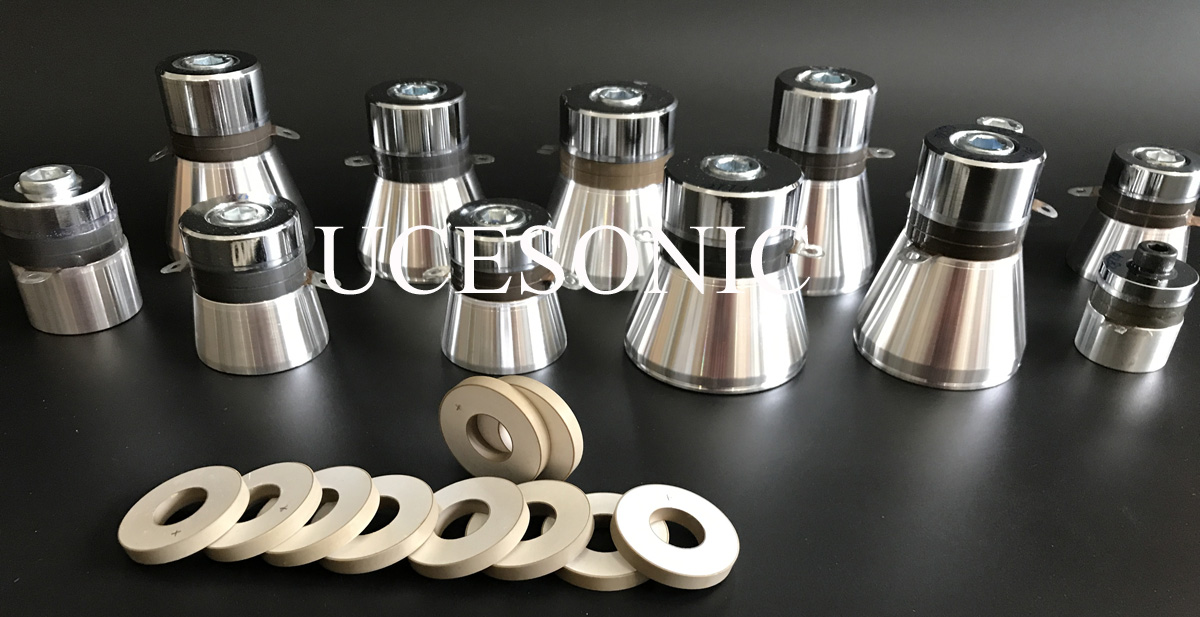

1.1壓電陶瓷資料的比較：

1.1.1黃色晶片為P8系列（按國家部頒標準分類，下同）大功率壓電陶瓷資料，具有發熱量低，强場損耗小，熱穩定性好的優點，一般適用於大功率超聲發射，如超聲焊接、大功率清洗等。

1.1.2黑色晶片為P4系列壓電陶瓷資料，具有高介電常數，高機電耦合係數等的優點，一般適用於中等功率的超聲波應用，如清洗或收發用感測器等。而我公司採用的黑色晶片與傳統P4系列相比更具有高的熱穩定性、高的居裡溫度（Tc=340℃）和高的機電品質因素等優點.

1.2不同資料組裝成換能器的比較：

1.2.1黃色晶片組裝的換能器電容量變化絕對值低，强場損耗小，因而相對於相同的驅動線路而言，發熱量低、驅動穩定。水花表現為對清洗負載變化穩定，衝擊大，屬中規中矩型。

1.2.2黑色晶片的換能器機電耦合係數高，居裡溫度高，因而電聲轉換效率高。且比其他採用一般P4系列的產品具有更高的穩定性和較高的耐溫。水花表現為水柱高，空泡手感豐富，但對清洗負載變化靈敏度高。

1.2.3使用場合（建議）：高頻（如40K以上）或小功率換能器（60W以下）採用黑色晶片組裝的換能器，低頻或大功率換能器採用黃色晶片組裝的換能器。
