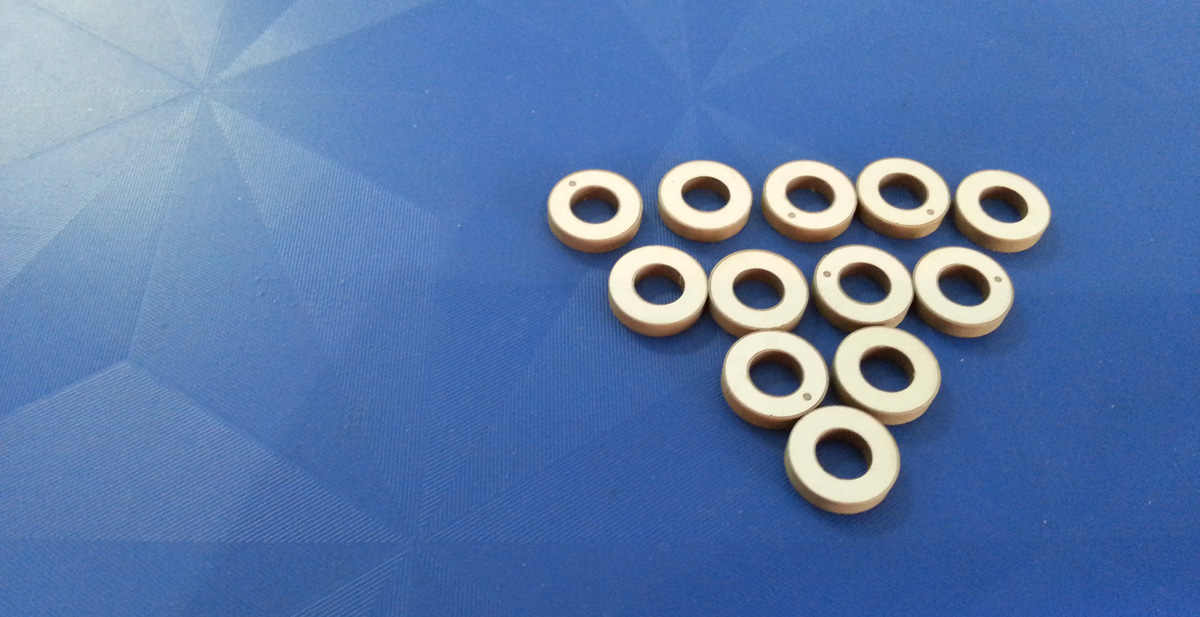

A gyűrűpiezoelektromos kerámiák a piezoelektromos kerámia jellemzőit használják arra, hogy a külső erőt elektromos energiává alakítsák át, amely piezoelektromos gyújtót, mobil röntgensugaras tápegységet és lövedékrobotot képes előállítani. Két piezoelektromos kerámia oszlopot használnak, amelyek 3 mm átmérőjűek és 5 mm magasságúak a hagyományos kőzet helyett, egy gáz elektronikus lámpát lehet készíteni, amely folyamatosan tízezrekkel világít. A piezoelektromos kerámia felhasználásával az elektromos energiát ultrahangos rezgéssé alakítják, fel lehet használni a víz alatti halak elhelyezkedését és alakját, a roncsolásmentes fémfelismerést, az ultrahangos tisztítást, az ultrahangos orvosi kezelést, valamint számos ultrahangos vágógépet, hegesztőberendezést és forrasztópáka, műanyag és egyenletes fémmegmunkálás.
A piezoelektromos kerámiák érzékenyek a külső erőkre, így érzékelik a repülő rovarok által okozott levegőzavarokat, amelyek több mint egy tucat méterre vannak, és rendkívül gyenge mechanikai rezgéseket váltanak át elektromos jelekké. Ez a piezoelektromos kerámia jellemzője használható a szonárrendszerben, az időjárás-felderítésben, a telemetriai környezetvédelemben, a háztartási készülékekben és így tovább.
A mélytengeri tengeralatti búvárkodás fel van szerelve olyan hangjelző rendszerekkel, mint a víz alatti cserkészek. Ez elengedhetetlen eszköz a víz alatti navigációhoz, a kommunikációhoz, az ellenséges hajók felderítéséhez, az ellenséges bányák lerakásához és a tengeri erőforrások fejlesztéséhez. Felderíti a halcsontokat, feltárja a tengerfenék topográfiáját és a tájképeket. Ebben a szonárrendszerben pár fényes "szem" - piezoelektromos kerámia víz alatti transzducer. Ha a víz alatti akusztikus jelátalakító által kibocsátott akusztikus jel a célt érinti, akkor visszaverőjelet hoz létre. A visszaverőjelet egy másik vevő víz alatti akusztikus jelátalakító fogadja, majd a célt megtalálja. Jelenleg a piezoelektromos kerámia az egyik legjobb anyag a víz alatti akusztikus átalakítók készítéséhez.
Piezoelectric Ceramic for Tooth-cleaning
|
spec
|
Dimension
(mm) |
Radial frequency
(KHz) |
Capacitance
(pf) |
Dielectric dissipation factor
tanδ(%) |
Electromechanical coupling coefficient
(Kr) |
Impedance
Zr(Ω) |
Thickness frequency
(KHz) |
Mechanical
quality factor (Qm) |
|
UCE-25103
|
Φ25×Φ10×3
|
66.4
|
1240±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
683±5%
|
800
|
|
UCE-225104
|
Φ25×Φ10×4
|
66.4
|
930±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
512±5%
|
800
|
|
UCE-40155
|
Φ40×Φ12×5
|
45.9
|
2070±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
410±5%
|
800
|
|
UCE-40155
|
Φ40×Φ15×5
|
42.2
|
1960±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
323±5%
|
500
|
|
UCE-40176
|
Φ40×Φ17×6
|
40.5
|
1555±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
341±5%
|
800
|
|
UCE-40205
|
Φ40×Φ20×5
|
37.9
|
1700±12.5%
|
≤0.3
|
≥0.47
|
≤15
|
410±5%
|
800
|
|
UCE-50206
|
Φ50×Φ20×6
|
33.2
|
2490±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
341±5%
|
500
|
|
UCE-501765
|
Φ50×Φ17×6.5
|
34.8
|
2430±12.5%
|
≤0.3
|
≥0.46
|
≤15
|
315±5%
|
800
|
|
UCE-50236
|
Φ50×Φ23×6
|
31.2
|
2340±12.5%
|
≤0.3
|
≥0.47
|
≤15
|
341±5%
|
800
|
|
UCE-50276
|
Φ50×Φ27×6
|
29.3
|
2100±12.5%
|
≤0.3
|
≥0.47
|
≤15
|
341±5%
|
800
|
|
UCE-603010
|
Φ60×Φ30×10
|
25.3
|
1922±12.5%
|
≤0.3
|
≥0.47
|
≤18
|
205±5%
|
800
|
|
Spec
|
Dimension
(mm) |
Radial Frequency
(fs) |
Capacitance
(pF) |
Electromechanical coupling coefficient
(Kr) |
Piezoelectric voltage coefficient
( d33) |
Dielectric
dissipation factor (tanδ) |
|
UCE-1052
|
Φ10×Φ5×2
|
145KHz±5%
|
330 ±12.5%
|
0.54
|
260
|
≤0.6
|
|
UCE-1051
|
Φ10×Φ5×2
|
150KHz±5%
|
310±12.5%
|
0.31
|
200
|
≤0.3
|
