25khz/28khz/40khz/80khz Transductor ultrasònic
Forma comú que el transductor es divideix cremat i cilíndric recte, les seves diferències estructurals, principalment en la forma de la tapa frontal de la radiació, el con de l'altaveu anterior, que es forma la barra recta.
Impedància del transductor trompeta, ample de banda, més fàcil de muntar el circuit, de manera que l'eficiència de la radiació del so que el transductor cilíndric recte és alta, la mateixa potència. En la neteja dels tancs per obtenir una major potència de so, i el consum en el transductor en la calor de l'energia elèctrica i per tant menys que el transductor és també baixa.
Quan el transductor d'entrada de l'energia elèctrica d'aquesta, perquè l'altaveu que irradia àrea transductor d'un gran bar, de manera que el radi de la intensitat del so és baixa, i la seva vinculació a la corrosió cavitació superfície d'acer inoxidable de petita. Així que en general l'ús de la forma de banya transductor és millor. No obstant això, per la seva transductor lineal cilíndrica que irradia àrea de petita intensitat, un so d'alta de radiació, el paper de la distància, com la neteja dels forats més profunds, que ha d'adoptar aquest tipus.
Els productes classificats d'acord amb els diferents mètodes, són els següents:
A. Piezoelèctrics Categoria: P4 Sèries amb xips de negre i l'ús de fitxes grogues P8 sèrie;
B. Les categories de freqüència: de baixa freqüència àmplia (17 ~ 23 kHz), rang de freqüència intermèdia (25 ~ 28kHz) d'alta freqüència (33 ~ 60 kHz) i el rang d'alta freqüència (68-200kHz);
C. Classificació d'energia: 50 W de la sèrie (60 W), la sèrie de 100W (80W inclosos) i no convencionals d'energia d'un altre tipus;

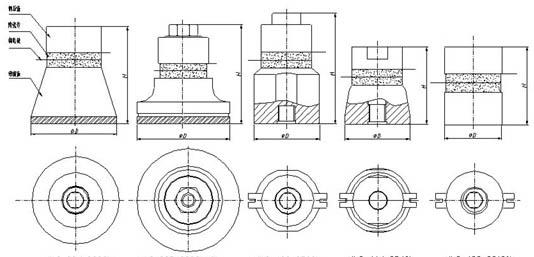

D. Categories Forma: cilíndrica recta i la banya;25khz/28khz/40khz/80khz Transductor ultrasònic
Type |
Length(mm) |
Weight(g) |
Frequency(KHz) |
Resonance Impedance (Ω) |
Static Capacity (pF)±10% |
Input Power(W) |
UCE-UT-20100 PZT-8 |
94 |
900 |
20 |
10-20 |
5200 |
100 |
UCE-UT-25100 PZT-4 |
77 |
710 |
25 |
10-20 |
6600 |
100 |
UCE-UT-28120 PZT-4 |
66 |
720 |
28 |
10-20 |
7800 |
120 |
UCE-UT-28100 PZT-8 |
66 |
625 |
28 |
10-20 |
5200 |
100 |
UCE-UT-28100 PZT-4 |
66 |
624 |
28 |
10-20 |
6600 |
100 |
UCE-UT-30100 PZT-8 |
61 |
555 |
30 |
10-20 |
5200 |
100 |
UCE-UT-2560 PZT-4 |
77 |
530 |
25 |
10-20 |
5400 |
60 |
UCE-UT-2860 PZT-8 |
68 |
470 |
28 |
10-20 |
3800 |
60 |
UCE-UT-2850 PZT-4 |
82 |
425 |
28 |
10-20 |
4100 |
50 |
UCE-UT-3360 PZT-8 |
58 |
420 |
33 |
10-20 |
3800 |
60 |
UCE-UT-4060 PZT-8 |
55 |
300 |
40 |
10-20 |
3800 |
60 |
UCE-UT-4060 PZT-4 |
56 |
310 |
40 |
10-20 |
5400 |
60 |
UCE-UT-4050 PZT-4 |
54 |
260 |
40 |
10-20 |
4100 |
50 |
UCE-UT-4050-1 PZT-4 |
57 |
300 |
40 |
10-20 |
4100 |
50 |
UCE-UT-5435 PZT-4 |
36 |
135 |
54 |
10-20 |
3200 |
35 |
UCE-UT-6860 PZT-8 |
80 |
460 |
68 |
10-20 |
3800 |
60 |
UCE-UT-68120 PZT-4 |
67 |
588 |
68 |
10-20 |
7800 |
120 |
UCE-UT-8060 PZT-4 |
60 |
325 |
80 |
10-20 |
5400 |
60 |
UCE-UT-12060 PZT-4 |
56 |
260 |
120 |
10-20 |
5400 |
60 |
UCE-UT-13550 PZT-4 |
54 |
215 |
135 |
10-20 |
4200 |
50 |
